Pozor! Pozrite si preventívne opatrenia v pododdiel 6.3.2 pred začatím práce.
Pozor! Ak si myslíte, že injektor zlyhal, skúste ho vyčistiť vhodným čističom injektorov, ako je Holts Redex Injector Treatment.
Modelky "Phase I"
Pozri pododdiel 6.3.2.11.1.
Nezabudnite, že medzi vstrekovače a montážne dosky sú nainštalované ďalšie tesnenia.
Modelky "Phase II"
Odstúpenie
1. Odstráňte hornú časť sacieho potrubia podľa pokynov v pp. 20–25 pododdielu 6.3.2.13.
2. Odpojte vákuovú trubicu od regulátora tlaku paliva.

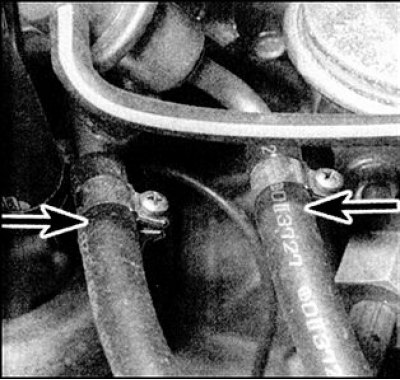

3. Uvoľnite tlak z palivového systému podľa pokynov v ňompododdiel 6.3.2.6. Potom uvoľnite upevňovacie spony a odpojte hadicu prívodu paliva a hadicu spätného potrubia z ľavej strany palivového potrubia (označené šípkami (modely s 1,6 l motorom)).

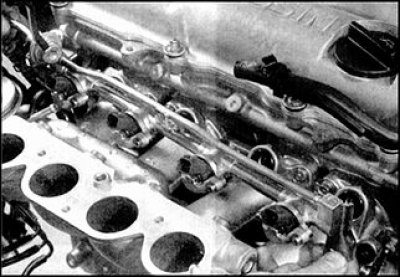

4. Uvoľnite upevňovacie spony a odpojte konektory od štyroch vstrekovačov.
5. Uvoľnite a odstráňte upevňovacie skrutky palivového potrubia, potom opatrne vyberte palivové potrubie a vstrekovače zo sacieho potrubia a vyberte ho z motorového priestoru.

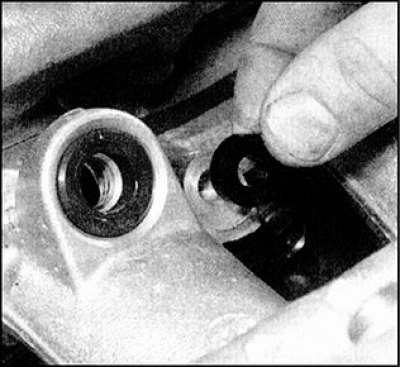

6. Odstráňte tesnenia namontované medzi palivovým potrubím a sacím potrubím a odstráňte tesnenia vstrekovača zo sacieho potrubia.

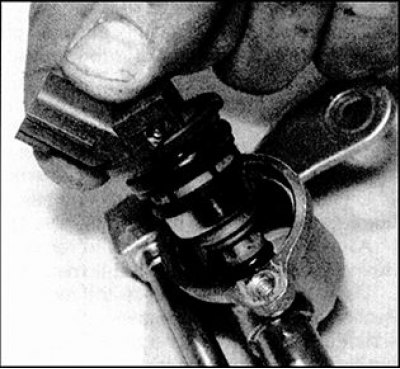

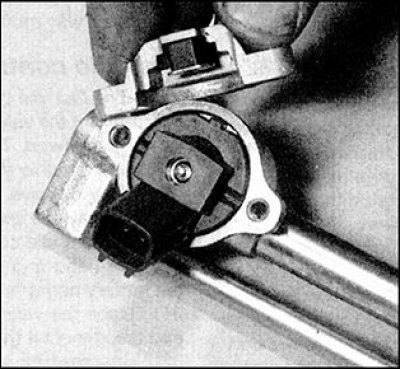

7. Odskrutkujte dve montážne skrutky a odstráňte montážnu dosku a tesnenie, pričom si všimnite, ako boli nainštalované, z príslušného vstrekovača.
8. Vytlačte vstrekovač a odstráňte tesniace krúžky. Rovnakým spôsobom odstráňte zvyšok vstrekovačov.
9. Zlikvidujte tesnenia a O-krúžky; pri inštalácii musíte použiť nové.
Inštalácia
1. Inštalácia sa vykonáva v opačnom poradí ako pri demontáži. Pri inštalácii venujte pozornosť nasledujúcim bodom.

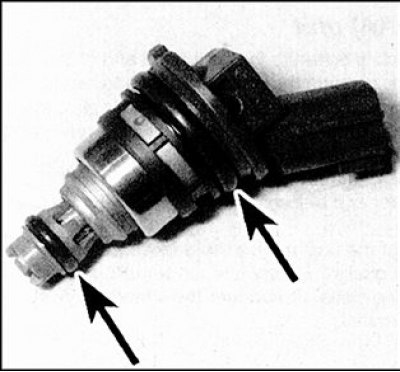

2. Pred inštaláciou vstrekovačov nainštalujte nové O-krúžky na vstrekovače (označené šípkami).
3. Namažte O-krúžky motorovým olejom, aby ste uľahčili inštaláciu, a potom nainštalujte vstrekovače na koľajnicu paliva. Skontrolujte, či sú tesnenia správne nainštalované, potom nainštalujte montážne dosky a utiahnite upevňovacie skrutky.

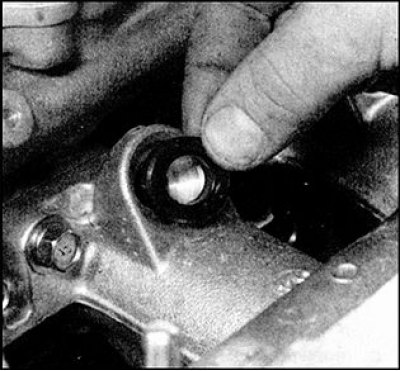

4. Nainštalujte nové tesnenia vstrekovača do sacieho potrubia a nainštalujte tesnenia medzi palivové potrubie a sacie potrubie. Nainštalujte palivové potrubie do sacieho potrubia a namontujte montážne skrutky.
5. V diagonálnom poradí, začínajúc od stredu, utiahnite upevňovacie skrutky na požadovaný krútiaci moment pre stupeň 1. Potom znova v rovnakom poradí utiahnite skrutky na požadovaný krútiaci moment pre stupeň 2.
6. Nainštalujte hornú časť sacieho potrubia podľa pokynov v pododdiel 6.3.2.13.
7. Skontrolujte, či sú všetky hadice správne pripojené a v prípade potreby ich zaistite hadicovými svorkami.
8. Nastavte lanko akcelerátora podľa pokynov v pododdiel 6.3.2.3.
9. Po dokončení inštalácie naštartujte motor a skontrolujte, či neuniká palivo.
