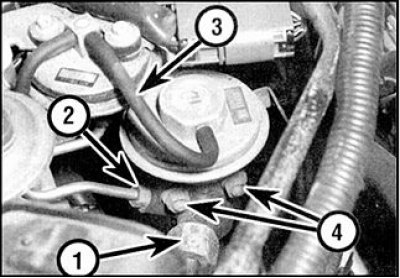

Komponenty ventilu recirkulácie výfukových plynov - Modely s 1,6-litrovým motorom (ostatné modely sú podobné)
1. Recirkulačná trubica
2. Rúrka spätného ventilu
3. Vákuová trubica
4. Upevňovacie matice
Výmena
1. Odpojte vákuovú hadicu od recirkulačného ventilu, ktorý sa nachádza na ľavej strane sacieho potrubia. V prípade potreby odstráňte vzduchový filter, aby ste zlepšili prístup k ventilu. Na niektorých modeloch možno prístup zlepšiť odstránením protitlakového ventilu (cm. pododdiel 6.4.2.4.2).
2. Odskrutkujte spojovacie matice a odpojte recirkulačnú trubicu a trubicu protitlakového ventilu od recirkulačného ventilu.
3. Uvoľnite a odstráňte dve montážne matice/skrutky a podložky a vyberte ventil zo sacieho potrubia. Odstráňte tesnenie a zlikvidujte ho.
4. Inštalácia sa vykonáva v opačnom poradí ako pri demontáži. Pri inštalácii použite nové tesnenie.
