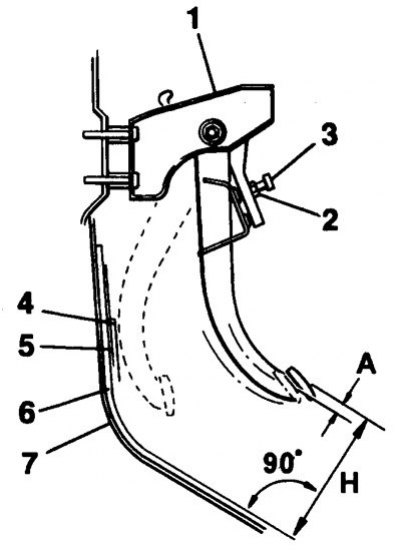

Výškové nastavenie pedála spojky
H. Výška pedálu
A. Voľná vôľa pedálu spojky
1. držiak; 2. poistná matica; 3. Nastavovacia skrutka; 4. Mat; 5. Hydroizolácia; 6. Protihluková podložka; 7. Pohlavie
Nastavenie sa týka kontroly a nastavenia výšky a voľnej vôle pedálu.
1. Po odstránení podložky v oblasti nôh vodiča zmerajte vzdialenosť od podlahy tela k pedálu.
2. Ak meriate vzdialenosť k podložke, tak k výsledku pridajte hrúbku podložky.
3. Ak sa vzdialenosť líši od štandardu, odskrutkujte poistnú maticu nastavovacej skrutky (alebo snímač uvoľnenia spojky) a otočte skrutkou (alebo senzor) kým sa nedosiahne požadovaná vzdialenosť.
4. Po nastavení dotiahnite maticu na špecifikovaný krútiaci moment.
5. Ak chcete zväčšiť priestor, odstráňte spodný predný panel.
6. Skontrolujte voľnú hru pedálu.
7. Stlačte pedál prstom a merajte vzdialenosť, kým nepocítite mierny odpor pohybu.

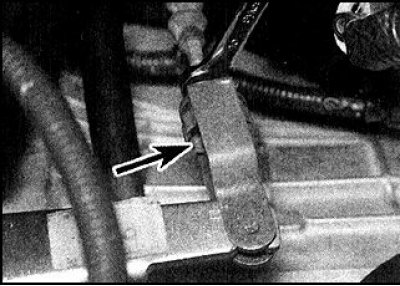

8. Ak je potrebné nastavenie, uvoľnite poistnú maticu lanka na páke vidlice spojky (pracujúci vo vnútri motorového priestoru) a otáčaním ryhovanej matice nastavte zdvih páky na normu (2,5–3,5 mm).
9. Opäť skontrolujte vôľu pedálu a utiahnite poistnú maticu.
10. Nainštalujte všetky odstránené časti.
