Horná
Upevnenie základných nosníkov radiátora
1. Demontujte svetlomety (pozri kapitolu Palubné elektrické zariadenia).
2. Odstráňte zostavu zámku kapoty a konzolu zámku (pozri časť Odstránenie a inštalácia zámkov krytu a poklopu palivového želé úst).
3. Odstráňte držiaky kábla západky kapoty a držiaky manžety prívodu vzduchu z horného nosného nosníka chladiča.

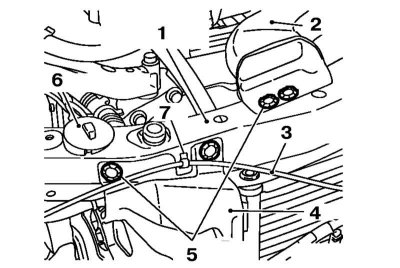

1 - Horný nosník; 2 - rukáv; 3 - Kábel; 4 - Vzduchové potrubie; 5 - Svorky; 6 - kryt; 7 - Držiak
4. Odstráňte uzáver nádržky kvapaliny ostrekovača a stiahnite hrdlo nádržky.
5. Vypnite roboty a odstráňte horný základný nosník radiátora (pozri ilustráciu Upevnenie základných nosníkov radiátora).
6. Inštalácia sa vykonáva v opačnom poradí.
Nižšia
1. Odstráňte mriežky chladiča (cm. Demontáž a montáž ozdobnej mriežky radiátora) a svorky v hornej časti potrubia.
1 - Horný nosník; 2 - rukáv; 3 - Kábel; 4 - Vzduchové potrubie; 5 - Svorky; 6 - kryt; 7 - Držiak
2. Odstráňte spodné spony predného nárazníka (pozri časť Demontáž a montáž predného nárazníka a predného spojlera).
3. Odstráňte skrutky, odstráňte spony a oddeľte podložku nárazníka od skriniek (pozri časť Demontáž a montáž predného nárazníka a predného spojlera).

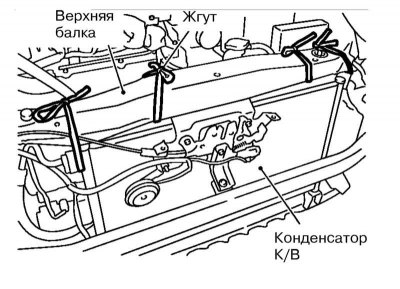

4. Pripevnite radiátor a kondenzátor klimatizácie k hornému nosnému nosníku radiátora pomocou zväzkov.
5. Vyskrutkujte skrutky (pozri ilustráciu Upevnenie základných nosníkov radiátora) a odstráňte spodný nosník.

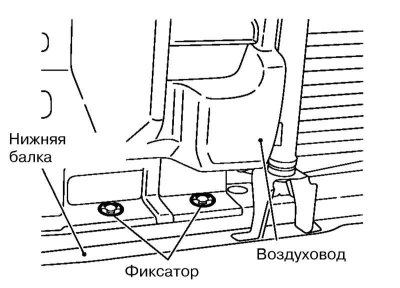

6. Odstráňte spodné svorky potrubia.
7. Inštalácia sa vykonáva v opačnom poradí.
