Demontáž a montáž dverí, hrebeňa a západky zámku
1. Odstráňte ozdobný panel dverí batožinového priestoru (pozri časť Demontáž a montáž panelov obloženia dverí).
2. Odpojte konektory vo vnútri dverí, uvoľnite elektrické vedenie zo západiek a vytiahnite ho z dverí.

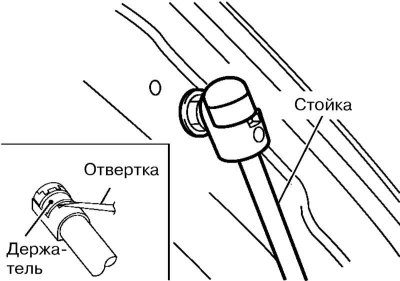

3. Pri držaní dverí batožinového priestoru pomocou skrutkovača odstráňte horné držiaky stĺpika dverí a vyberte stojan zo závesu.

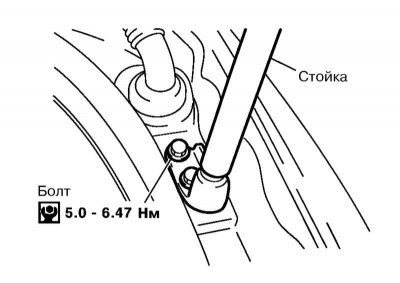

4. Ak je potrebné demontovať hrebeň, vyskrutkujte skrutky jeho upevnenia ku karosérii.

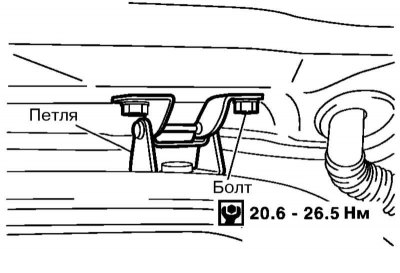

5. Vyskrutkujte skrutky upevnenia slučiek dvierok zadnej časti ku korpusu a vyberte dvierka.

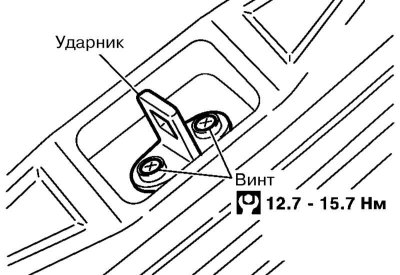

6. V prípade potreby odskrutkujte skrutky a odstráňte západku zámku dverí batožinového priestoru po odstránení spodnej tyče otvoru dverí batožinového priestoru.
7. Inštalácia sa vykonáva v opačnom poradí. Nakoniec upravte polohu dverí.
Demontáž a montáž zámku
1. Po odstránení obloženia dverí batožinového priestoru odpojte káblový konektor zámku dverí.

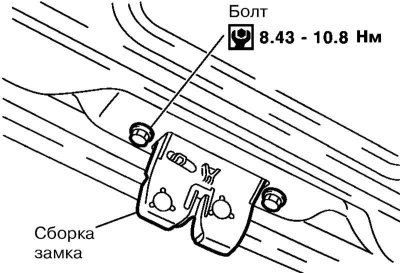

2. Vyskrutkujte skrutky a odstráňte zostavu zámku zvnútra dverí.
3. Inštalácia sa vykonáva v opačnom poradí. Na záver skontrolujte a v prípade potreby upravte činnosť zámku.
Demontáž a montáž a kľučky dverí batožinového priestoru
1. Odstráňte obkladový panel dverí batožinového priestoru.
2. Na modeloch s «Intelligent Key» vyberte jeho prijímač, ako aj držiaky a konektory jeho elektrického vedenia na dverách batožinového priestoru.

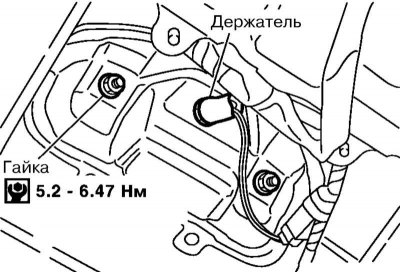

3. Utiahnite matice upevnenia rukoväte a odstráňte ju.

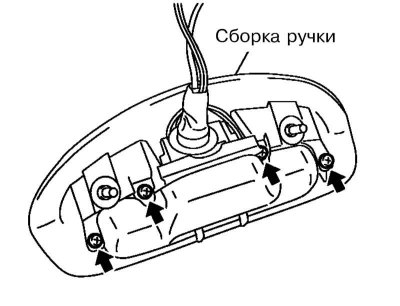

4. V prípade potreby odstráňte skrutky a demontujte rukoväť.
5. Inštalácia sa vykonáva v opačnom poradí.
Úprava

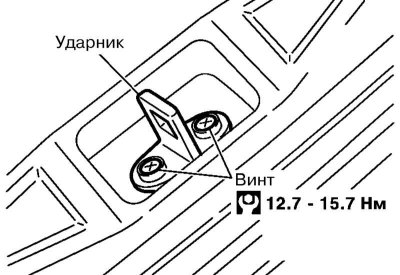

1. Odstráňte spodnú tyč otvoru dverí batožinového priestoru a uvoľnite skrutky zaisťujúce západku zámku dverí batožinového priestoru.
2. Pohybom bubna upravte polohu zadných dverí v otvore podľa obrázka. V tomto prípade by rozdiel medzi medzerami B // C // D vľavo a vpravo nemal presiahnuť 2 // 1,5 // 2 mm.

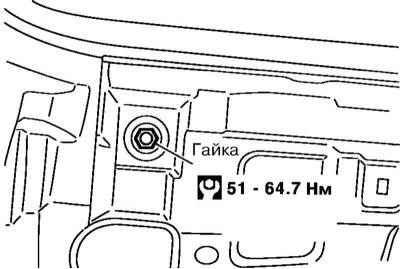

3. Ak nie je možné dosiahnuť správnu polohu dverí pohybom bubna, dajte matice upevňujúce pánty dverí batožinového priestoru ku karosérii.
4. Po nastavení utiahnite upevňovacie prvky na požadovaný krútiaci moment.
