Systémové komponenty SRS
1 - Jednotka airbagu predného spolujazdca; 2 - Jednotka predného airbagu vodiča; 3 - Špirálová pružina; 4 - riadiaca jednotka SRS; 5 - Snímač otrasov vľavo; 6 - Napínač núdzového bezpečnostného pásu; 7 - Snímač otrasov vpravo; 8 - Napínač núdzového bezpečnostného pásu; 9 - Bloky bočných airbagov; 10 - Motorový priestor; 11 - Predný snímač nárazu; 12 - Bloky nafukovacích závesov
1. Odstránenie a inštalácia bloku predného bezpečnostného vankúša vodiča je popísaná v časti Demontáž a montáž volantu, jednotky airbagu a vinutej pružiny.
2. Demontáž a montáž predpínačov núdzových bezpečnostných pásov je popísaná v časti Demontáž a montáž predných bezpečnostných pásov.
3. Pred začatím práce odpojte najskôr záporný a potom kladný vodič od batérie. Odpojte póly batérie a počkajte aspoň 3 minúty.
Poznámka. Demontáž jednotiek airbagov a nafukovacích závesov nie je povolená.
Pozor! Nevystavujte komponenty systému SRS teplotám nad 90 stupňov, nedovoľte, aby sa do nich dostali oleje, tuky alebo voda. Hit (napríklad pri páde) Komponenty systému SRS je potrebné vymeniť.
4. Inštalujte v opačnom poradí, použite nové upevňovacie prvky a dotiahnite podľa potreby.
Jednotka predného airbagu spolujazdca
1. Odstráňte odkladaciu skrinku spolu s vekom (pozri časť Demontáž a montáž prístrojovej dosky a jej komponentov).

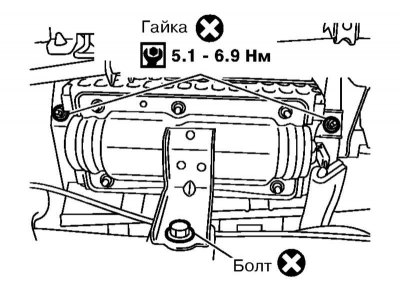

2. Oddeľte objímku elektrického vedenia bloku bezpečnostného vankúša a pripevnite ho.
3. Vytiahnite jednotku airbagu z prístrojovej dosky.
Jednotky bočných airbagov
Upevnenie bloku bočného bezpečnostného vankúša

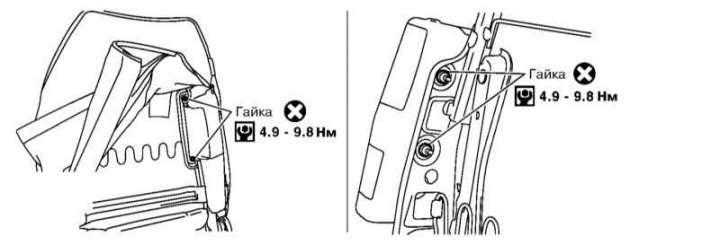

1. Odstráňte príslušné sedadlo a jeho operadlo (pozri časť Demontáž a montáž predného sedadla).
2. Oddeľte zásuvku elektrického vedenia bloku airbagu a nasaďte jeho upevňovaciu maticu
3. Odstráňte jednotku airbagu zo sedadla.
Bloky nafukovacích závesov
Upevňovacie prvky bloku nafukovacích závesov

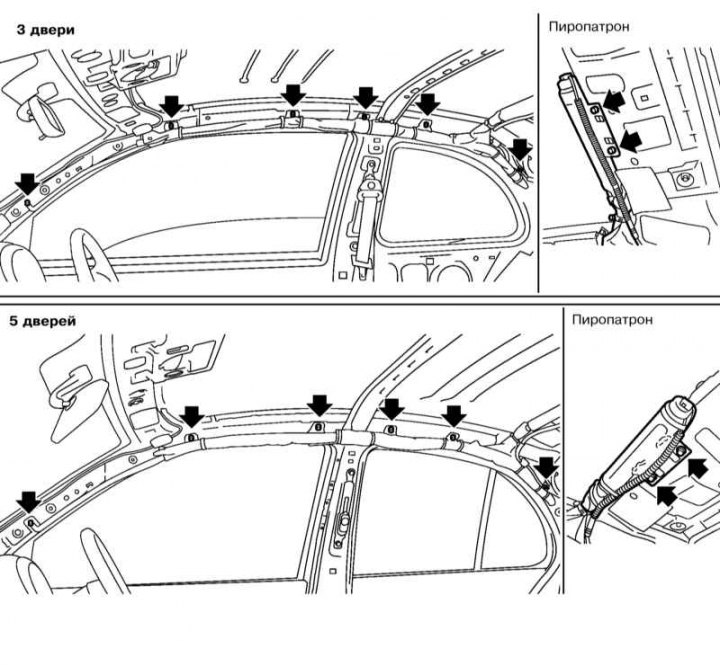

1. Odstráňte stropné obloženie (pozri časť Odstránenie a inštalácia ďalších dokončovacích panelov).
2. Odpojte konektor elektrického vedenia jednotky vzduchovej clony.
3. Dajte upevňovacie skrutky a uvoľnite bloky nafukovacích závesov zo svoriek.
4. Odstráňte jednotku vzduchovej clony.
Senzory
1. Umiestnenie predného snímača nárazu je znázornené na obrázku Komponenty systému SRS. Na odstránenie dajte jeho upevňovacie matice.

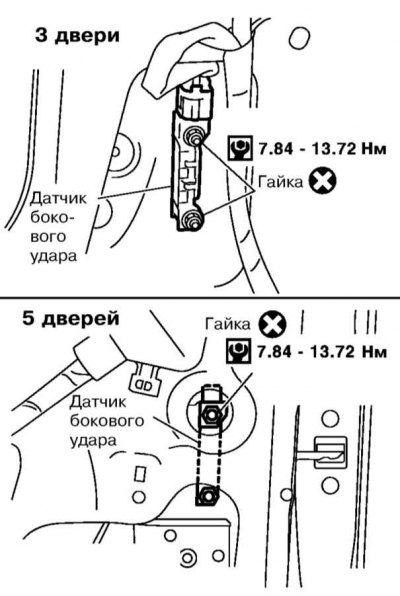

2. Ak chcete odstrániť snímače bočného nárazu, odstráňte príslušný bezpečnostný pás, odpojte konektor snímača, uvoľnite jeho upevňovaciu maticu a vyberte snímač.
Ovládací blok
1. Odpojte konektory všetkých jednotiek airbagov a napínačov núdzových bezpečnostných pásov (pozri časť Demontáž a montáž prístrojovej dosky a jej komponentov).
2. Demontujte stredovú konzolu (pozri časť Demontáž a montáž prístrojovej dosky a jej komponentov).

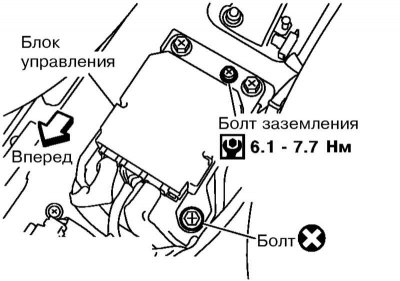

3. Oddeľte objímku riadiacej jednotky SRS, vyskrutkujte skrutku jej uzemňovacích a upevňovacích skrutiek a potom odstráňte riadiacu jednotku.
