Komponenty na upevnenie chladiča a ventilátora modelov s AT a K / V, ako aj všetkých modelov bez K / V
1 - Montáž ventilátora; 2, 13, 16 - Hadicová spona; 3 - Horná hadica chladiča; 4 - Radiátor; 5 - Kryt chladiča; 6, 7 - Gumové podpery; 8, 10, 11 - Hadicová spona (modely s AT); 9, 12 - hadice chladiča ATF; 14 - Spodná hadica chladiča; 15 - držiak; 17 - Uzáver expanznej nádoby; 18 - Expanzná nádrž; 19 - Hadica expanznej nádrže
Komponenty na upevnenie chladiča a ventilátora pre modely s manuálnou prevodovkou a K/V
1 - Radiátor; 2, 14 - Gumové podpery; 3 - Horná hadica chladiča; 4, 6, 10, 12 - Hadicová svorka; 5 - Kryt chladiča; 7, 13 - Hadica expanznej nádrže; 8 - Expanzná nádrž; 9 - Montáž ventilátora; 11 - Spustite hadicu chladiča
1. Vyprázdnite chladiaci systém (pozri časť Výmena chladiacej kvapaliny).
2. Vyskrutkujte upevňovacie skrutky, aby bolo možné posunúť reléový blok.
3. Odstráňte zámky podbehov kolies a mriežku (pozri časť Demontáž a montáž e/motora ventilátora ohrievača).
4. Odstráňte hornú a spodnú hadicu chladiča.
5. Na modeloch s AT vyberte hadice chladiča oleja a zastrčte ich.

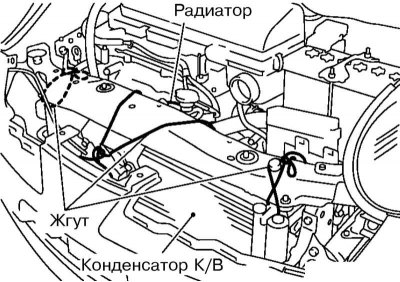

6. Zaveste radiátor na postroje (spolu s ventilátorom) a kondenzátor klimatizačného systému na hornom nosnom nosníku radiátora.

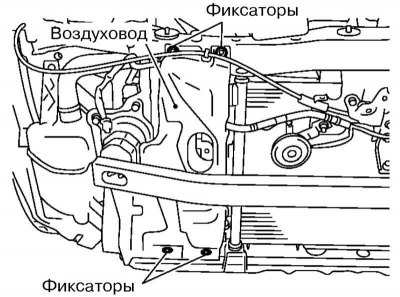

7. Odstráňte horné držiaky vzduchového potrubia na pravej strane chladiča.
8. Vyskrutkujte skrutky upevnenia spodného základného nosníka radiátora (pozri kapitolu Telo).
9. Odstráňte spodné držiaky vzduchového potrubia a spodnú podpornú tyč chladiča.
10. Uvoľnite zväzky a odstráňte zostavu chladiča/ventilátora tak, že ich spustíte pod vozidlo.

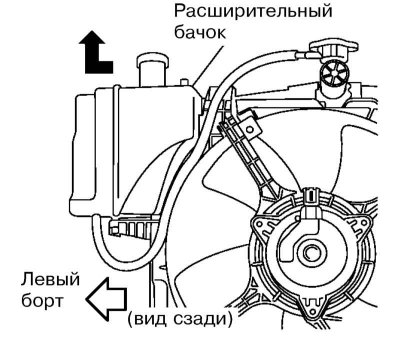

11. Oddeľte širokú nádrž od krytu ventilátora tak, že ju vytiahnete nahor a v smere na ľavú stranu auta.
12. Demontujte zostavu ventilátora z chladiča.
13. Montáž sa vykonáva v opačnom poradí ako pri demontáži komponentov. Pri inštalácii spodného nosníka chladiča sa uistite, že gumené nožičky zapadajú do príslušných otvorov.
