Odstránenie a inštalácia
Upevnenie hlavy valcov
1. Uvoľnite tlak v napájacom systéme (pozri časť Odtlakovanie napájacieho systému).
2. Vyprázdnite chladiaci systém (pozri časť Výmena chladiacej kvapaliny).
3. Odstráňte nasledujúce komponenty:
- Podbeh pravého predného kolesa Loker;
- Remeň pohonu generátora a kompresora K/V (pozri časť Výmena remeňov pohonu príslušenstva a medzivalcov remeňa);
- Zostava krytu vzduchového potrubia a čističa vzduchu (pozri časť Demontáž a inštalácia komponentov prívodnej vzduchovej cesty);
- Vstupné potrubie (pozri časť Odstránenie a inštalácia vstupného potrubia);
- Montáž rozvodu paliva so vstrekovačmi (pozri časť Demontáž a montáž vstrekovačov paliva a palivovej distribučnej diaľnice);
- Horné a spodné hadice chladiča (pozri kapitolu Systémy chladenia, kúrenia, ventilácie a klimatizácie motora);
- Generátor a jeho držiak (pozri kapitolu Elektrické systémy motora);
- Výfukové potrubie s katalyzátorom (pozri časť Demontáž a montáž výfukového potrubia, katalyzátora a lambda sondy);
- Zapaľovacie cievky (pozri časť Výmena zapaľovacích sviečok);
- kryt hlavy valcov (pozri časť Demontáž a montáž krytu hlavy valcov);
- Vačkové hriadele (pozri časť Demontáž, kontrola a montáž vačkových hriadeľov);
- Držiak vodiča lambda sondy (pozri ilustráciu Montážne komponenty zberného výfukového potrubia a katalyzátora);
- Výstupné potrubie (kryt termostatu), termostat, snímač ECT, hadica ohrievača a sacie potrubie chladiacej kvapaliny (pozri kapitolu Systémy chladenia, kúrenia, ventilácie a klimatizácie motora).

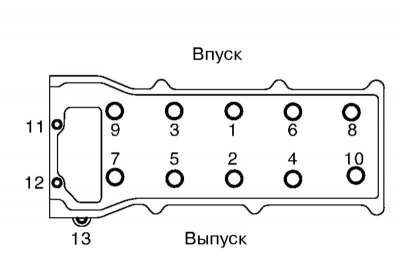

4. Postupne vyskrutkujte skrutky upevnenia hlavy valcov, obrátene uvedené na obrázku.
5. Odstráňte tesnenie hlavy valcov.
6. Odmerajte priemer výrezu skrutiek upevnenia hlavy valcov v miestach vyznačených na obrázku a od väčšej hodnoty odpočítajte menej. Ak je výsledok väčší ako 0,12 mm, vymeňte skrutku.
Ak minimálny priemer d2 nie je minimálny, použite minimálny priemer namiesto d2.

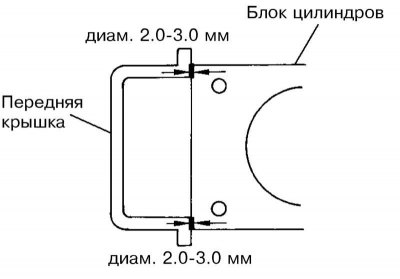

7. Rovnomerne naneste tmel na oblasti znázornené na obrázku a nainštalujte Nový tesnenie hlavy valcov.
8. Zostavte hlavu valcov a utiahnite skrutky jej upevnenia v poradí uvedenom na obrázku av poradí uvedenom v technické údaje.
Závity a spodné okraje hláv skrutiek vopred namažte motorovým olejom. Pri vydávaní skrutiek v druhej fáze ich odskrutkujte v opačnom poradí. Pomocné skrutky (№№ 11-13) by mali byť utiahnuté až po konečnom dotiahnutí hlavných skrutiek.
9. Ďalšia inštalácia sa vykonáva v opačnom poradí ako pri demontáži komponentov.
Demontáž a montáž
Pretože Demontáž a montáž hlavy valcov sú typické postupy pre všetky vozidlá, na vysvetlenie montáže hlavy valcov a niektorých funkcií sú uvedené iba ilustrácie.
Komponenty zostavy hlavy valcov
1 - zapaľovacia sviečka; 2 - Ventilové sušienky; 3/5 - Horná / spodná doska ventilovej pružiny; 4 - Pružina ventilu; 6 - uzáver deflektora oleja; 7 - Vodiace puzdro; 8 - Hlava valca; 9/12 - sedlo vstupného/výstupného ventilu; 10/11 - Vstupný / výstupný ventil; 13 - Objímka zapaľovacej sviečky

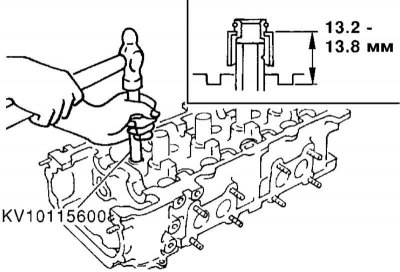

1. Pri inštalácii uzáveru odstreľovacieho ventilu oleja dodržujte rozmery uvedené na obrázku.

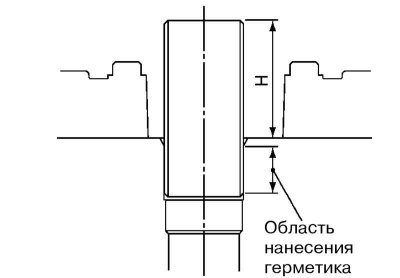

2. Pri inštalácii objímky zapaľovacej sviečky očistite spojovacie plochy od starého tmelu a naneste tmel na oblasť znázornenú na obrázku. Výška (H) puzdrový výstupok by mal byť 41÷42 mm.
3. Po demontáži hlavy valca skontrolujte jej parametre a parametre ventilových mechanizmov, vedený technické údaje. V prípade potreby vymeňte chybné sedlá a vodidlá ventilov, samotné ventily alebo zostavu hlavy valcov za horné ložiská vačkového hriadeľa. Deformovanú hlavu valca nemožno opracovať.
