Poznámka. Popis demontáže a montáže výfukového potrubia, katalyzátora a lambda sondy č.1 je uvedený v ods Demontáž a montáž výfukového potrubia, katalyzátora a lambda sondy.

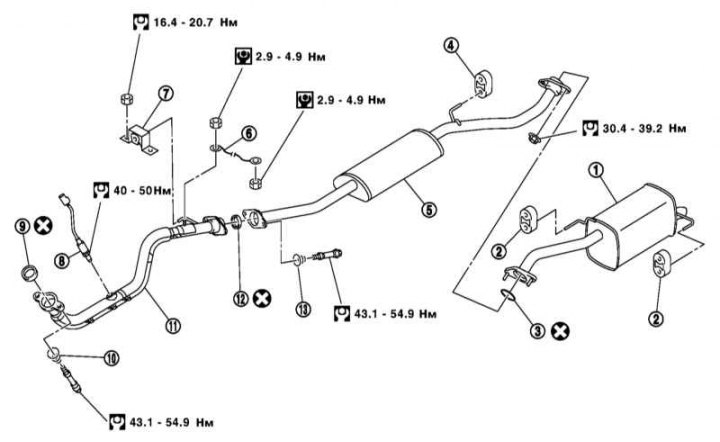

Komponenty výfukového systému
1 - Hlavný tlmič výfuku; 2, 4 - Gumové vešiaky; 3 - Tesnenie; 5 - Centrálny tlmič výfuku; 6 - Uzemňovací drôt; 7 - držiak; 8 - Postkatalytická lambda sonda; 9, 12 - Pečať; 10, 13 - Pružina; 11 - Predná časť výfukového potrubia
Odstúpenie
1. Zdvihnite auto a postavte ho na stojany.
2. Odstráňte ochranu kľukovej skrine a ošetrite všetky skrutky a matice výfukového systému prostriedkom na rozpúšťanie hrdze. Počkaj chvíľu.
3. Nasaďte spojovací prípravok sekcií systému uvoľňovania OG a odstráňte ich z gumových závesov.
4. Odpojte konektor vodiča lambda sondy a otočte ho pomocou špeciálneho kľúča.
5. Odstráňte spojovací drôt závažia.
Inštalácia
Pozor! Tesnenia, matice a skrutky vždy vymeňte za nové. Na uľahčenie následnej demontáže sa odporúča zakryť matice a skrutky výfukového systému vysokoteplotnou pastou. Vizuálne skontrolujte gumové závesy a v prípade potreby ich vymeňte.
1. Ak sa nevymieňajú potrubia výfukového systému, pred montážou očistite ich spojovacie plochy brúsnym papierom od usadenín uhlíka a zvyškov tmelu.
2. Pripojte elektrické vedenie.
3. Pripojte sekcie systému uvoľnenia OG a ručne dotiahnite ich spojku.
4. Pripevnite výfukové potrubie ku karosérii pomocou konzol a gumených závesov.
5. Vycentrujte pružiny spojovacích skrutiek nad otvorom v prírubách a utiahnite spojovacie skrutky a ostatné upevňovacie prvky.
6. Odkryte výfukový systém tak, aby bol umiestnený na závesoch bez napätia. Zároveň sa uistite, že medzi ním a dnom je dostatočná vôľa.
7. Skontrolujte tesnosť výfukového systému (pozri kapitolu Nastavenia vozidla a bežná údržba).
