2. Umiestnenie snímača tlaku chladiva je vyznačené na obrázku Umiestnenie komponentov klimatizačného systému. Ak ho chcete odstrániť, držte montážny blok snímača kľúčom.
Kondenzačný a prijímačový sušič
1. Demontujte predný nárazník a pravé vzduchové potrubie (pozri kapitolu Telo).

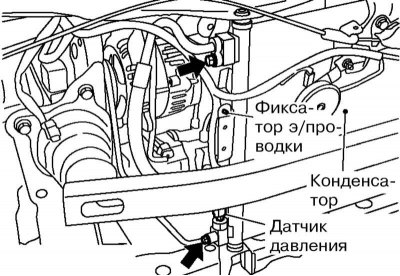

2. Odpojte flexibilnú hadicu a vysokotlakovú hadicu od kondenzátora.
3. Odpojte konektor snímača tlaku chladiva a odstráňte držiak káblov.
4. Pripevnite kondenzátor a chladič chladiaceho systému k hornému nosnému nosníku chladiča. Vyskrutkujte upevňovacie skrutky a odstráňte spodný základný nosník radiátora (pozri časť Demontáž a montáž zostavy chladiča a ventilátora).
5. Odstráňte kondenzátor spod auta.

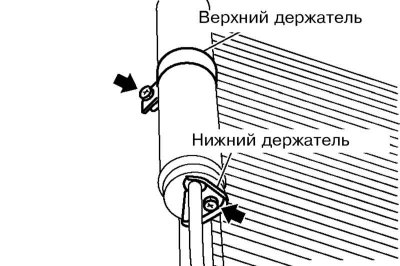

6. V prípade potreby uvoľnite upevňovacie prvky prijímača sušiča a vytiahnite ho z kondenzátora. Pri inštalácii sa uistite, že držiak sušiča prijímača je bezpečne usadený na háku kondenzátora.
Výparník
1. Odstráňte blok klimatizácie (pozri časť Demontáž, inštalácia, montáž a demontáž klimatizačného bloku).
2. Vyberte kabínový filter (pozri kapitolu Nastavenia vozidla a bežná údržba) a vzduchové potrubie «k nohám» (pozri časť Demontáž a montáž vzduchových potrubí a deflektorov).
3. Odstráňte spodný kryt ventilátora a kryt expanzného ventilu (pozri ilustráciu Montáž klimatizačnej jednotky pre manuálne modely).
4. Posuňte výparník a kryt ventilátora nadol a vyberte snímač teploty výparníka.
5. Odstráňte výparník zo spodného krytu ventilátora.
Expanzný ventil

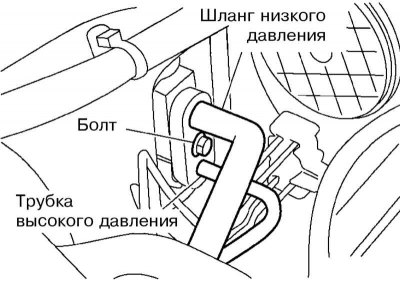

1. Odpojte nízkotlakovú flexibilnú hadicu a vysokotlakovú hadicu od výparníka).
2. Vyskrutkujte skrutky z vonkajšej strany priestoru obežného kolesa a vyberte široký ventil.
