Montážne komponenty pravého hnacieho hriadeľa
1, 10 - prašník; 2, 11, 13 - poistný krúžok; 3, 12 - zostava kĺbu CV; 4, 8 - Bandážové pásky; 5 - Tlmič torzných vibrácií; 6 - Svorky; 7 - Hnací hriadeľ; 9 - Záves statívu
Demontáž
1. Odstráňte obväzy.
2. Upevnite hriadeľ do mäkkého kovového zveráka a odstráňte poistný krúžok a vnútorné puzdro kĺbu CV.

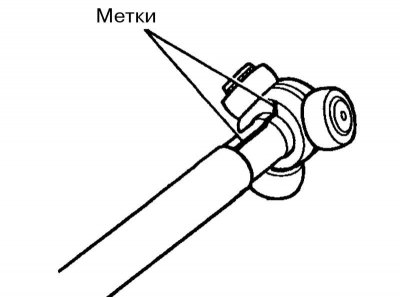

3. Maľujte značky na hriadeli a kĺbe statívu.
4. Odstráňte poistný krúžok a odstráňte kĺb statívu z hnacieho hriadeľa.
5. Odstráňte manžetu z hriadeľa.
6. Odstráňte obväzové pásky a vysuňte prašník z vonkajšieho CV kĺbu.
7. Odstráňte kĺb CV (pozri odsek 9) a vyčistite klietku pántu papierovými utierkami od starého tuku. Skontrolujte stav závesu a v prípade potreby ho vymeňte.
8. Odstráňte prachovú manžetu a poistný krúžok z hnacieho hriadeľa
9. Ak je to potrebné, odstráňte tlmič torzných vibrácií z pravého hnacieho hriadeľa po odstránení jeho svoriek.
Zhromaždenie
1. Pri montáži hriadeľa na strane kolesa postupujte podľa odsekov 13 až 20.
2. Omotajte pásku okolo prevodovej strany drážkovania hriadeľa, aby ste zabránili poškodeniu prachovej manžety pri jej inštalácii. Nainštalujte na hriadeľ Nový prašník a Nový prašníkové obväzové pásky.
3. Odstráňte ochrannú pásku a nainštalujte obloženie statívu na hnací hriadeľ, pričom zarovnajte značky, ktoré ste urobili počas odstraňovania.
4. Zaistite ozdobu statívu novým poistným krúžkom.
5. Naplňte ozdobu statívu tukom a nainštalujte na ňu kryt.
6. Zabaľte do plášťa 115±5 g maziva.

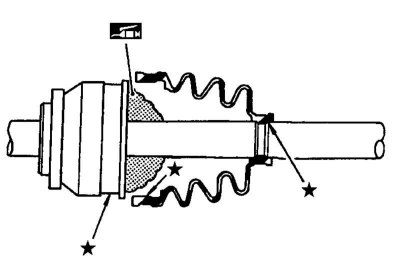

7. Nainštalujte čižmu bezpečne do drážok (* na ilustrácii), ktorý predtým odstránil mastnotu z povrchov označených *.

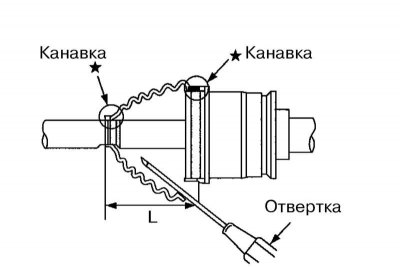

8. Skontrolujte, či je dĺžka topánky (L) je 96,5±1 mm. Vypáčte okraj pomocou skrutkovača (zo strany väčšieho priemeru) prachovú manžetu a vypustite z nej vzduch, aby ste zabránili deformácii prachovej manžety.

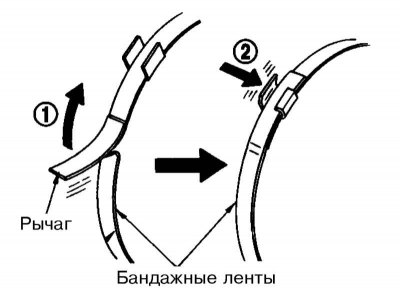

9. Upevnite pätku vnútorného kĺbu CV Nový obväzové pásky v súlade s vyobrazením.
Poznámka. Otáčaním kĺbu CV sa uistite, že sa poloha prašníka nezmení. V opačnom prípade nainštalujte nový boot.

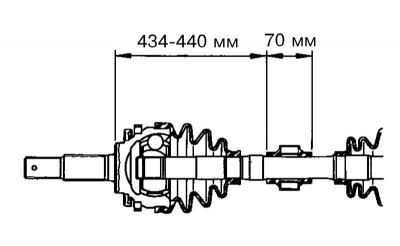

10. Ak ste odstránili tlmič vibrácií, nainštalujte ho podľa obrázka.
