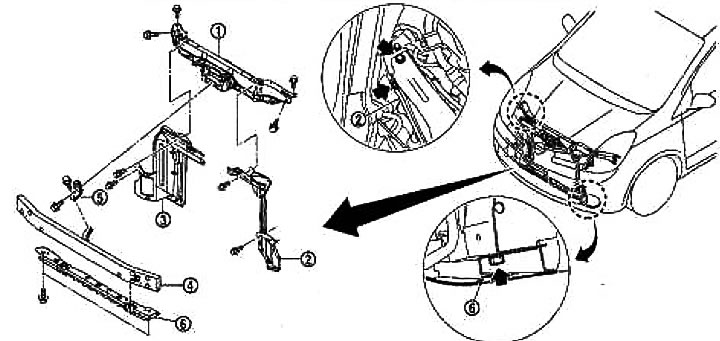

1. Horná podpera jadra radiátora; 2. Vzduchové potrubie (vľavo); 3. Potrubie (správny); 4. Rebrový nárazník; 5. Prvok tuhosti podpery zámku krytu; 6. Horná podpera jadra chladiča
Odstúpenie
Horná podpera jadra radiátora
1. Odstráňte otrasový snímač.
2. Odstráňte vzduchové potrubie.
3. Odstráňte výstuhu nárazníka.
4. Odstráňte zostavu západky kapoty.
5. Odstráňte vzduchové potrubie.
6. Odstráňte svorku z prívodu nádržky ostrekovača a odpojte hadicu od prívodu nádržky.
7. Demontujte snímač teploty okolitého vzduchu.
8. Odstráňte klaksón.
9. Vyskrutkujte skrutky a odstráňte hornú podperu jadra radiátora.
Spodná podpera jadra chladiča
1. Odstráňte výstuhu predného nárazníka. Pozri sekciu «Vonkajšia úprava».
2. Odstráňte ochranu motora zospodu.
3. Vyberte spony zospodu predného nárazníka. Pozri sekciu «Vonkajšia úprava».

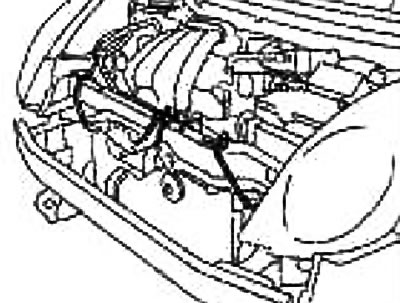

4. Uviažte lano okolo všetkých horných podpier jadra chladiča a kondenzátora.
Poznámka: Aby ste zabránili pádu kondenzátora a chladiča pri odstraňovaní spodnej podpery jadra chladiča.
5. Vyskrutkujte skrutky a odstráňte spodnú podperu jadra radiátora.
6. Odstráňte spony zo spodnej časti potrubia (správny) a odstráňte spodné podpery jadra chladiča z priestoru pre cestujúcich.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
