1. Kryt zrkadla (držiak zrkadla); 2. Zostava telesa zrkadla; 3. Veko
Demontáž
1. Umiestnite teleso zrkadla sklom nahor.
2. Naneste pásik ochrannej pásky (IN) na kryte zrkadla.

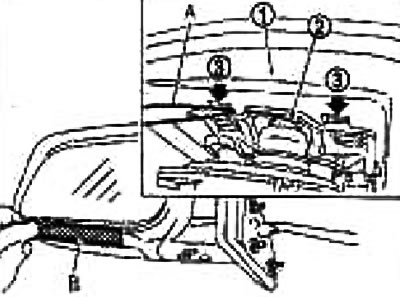

3. Vložte plochý skrutkovač (A) do konkávnej medzery medzi základňou zrkadla (držiak zrkadla) (1) a držiak (2) držiak zrkadla, ako je znázornené na obrázku, stlačte dve západky (3) a odstráňte spodnú polovicu držiaka zrkadla.
Poznámka: Pre uľahčenie použitia vložte skrutkovač do konkávnej medzery a zatlačte pri otáčaní.
Pozor: Pri stlačení západiek sa snažte zachytiť nie 1, ale 2 západky na konkávnej ploche.
4. Odpojte dve svorky od vyhrievacieho telesa zrkadla.
5. Mierne nadvihnite spodnú stranu z povrchu zrkadla a oddeľte dve úchytky od hornej strany potiahnutím za spodnú stranu. Odstráňte zrkadlo z puzdra.
Poznámka: Nedovoľte, aby sa mazivo alebo tesniaca hmota dostala do stredu zostavy krytu zrkadla (pohonná jednotka) alebo na zadnej strane zrkadlového povrchu (držiak zrkadla).

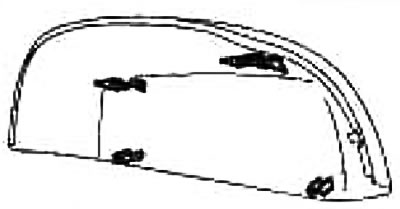

6. Odstráňte kryt.
Zhromaždenie
Montáž sa vykonáva v opačnom poradí ako pri demontáži.
Pozor:

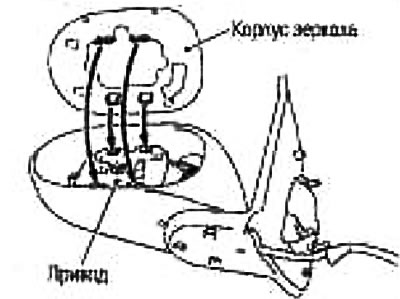

- Zaistite dve horné západky na povrchu zrkadla s jednotkou a potom zatlačte na spodnú časť skla zrkadla, kým nezapadne na miesto.
- Po inštalácii vykonajte vizuálnu kontrolu, aby ste sa uistili, že spodné západky sú bezpečne zaistené na spodnej strane zrkadla.
