1. Zostava chladiaceho ventilátora; 2. Hadicová svorka; 3. Hadica chladiča (horný); 4. Radiátor; 5. Uzáver chladiča; 6. Gumený vankúš (horný); 7. Gumený vankúš (nižšie); 8. Hadica chladiča (nižšie); 9. Držiak; 10. Kryt nádrže; 11. Nádrž; 12. Zásobníková hadica; A. Do zásuvky; B. Do sacej trubice; C. K radiátoru
1. Radiátor; 2. Gumený vankúš (horný); 3. Hadica chladiča (horný); 4. Hadicová svorka; 5. Kryt nádrže; 6. Hadicová svorka; 7. Zásobníková hadica; 8. Nádrž; 9. Prívod chladiaceho ventilátora; 10. Hadicová svorka; 11. Hadica chladiča (nižšie); 12. Hadicová svorka; 13. Hadica zásobníka; 14. Gumová podložka (nižšie); A. Do zásuvky; B. K sacej trubici
Odstúpenie
1. Odpojte oba káble od batérie.
2. Vypustite chladiacu kvapalinu.
Upozornenie: Chladiacu kvapalinu vypúšťajte, keď je studená. Neodstraňujte uzáver chladiča, keď je motor horúci. Špliechanie chladiacej kvapaliny pod vysokým tlakom z chladiča môže spôsobiť vážne popáleniny.
3. Vypnite upevňovacie skrutky a posuňte skrinku relé.
4. Odstráňte nasledujúce komponenty:
- Nádrž (pri modeloch s manuálnou prevodovkou s klimatizáciou);
- Mriežka chladiča. Pozri kapitolu Telo;
- Podpora jadra radiátora (top). Pozri kapitolu Telo;
- Káblové konektory;
- Vzduchové potrubie. Pozri kapitolu Mechanická časť motora.
5. Odpojte hornú a spodnú hadicu od chladiča.
6. Odpojte hadicu chladiča kvapaliny automatickej prevodovky.
7. Odstráňte nádrž (pri modeloch s manuálnou prevodovkou s klimatizáciou).

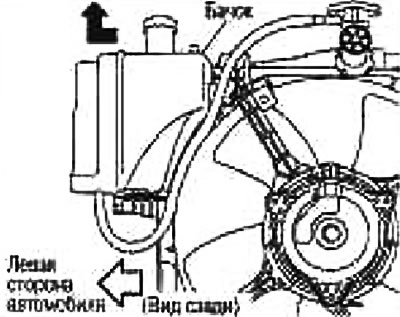

Oddeľte nádrž od krytu ventilátora. Pôsobením sily v smere k ľavej strane auta vyberte nádrž smerom nahor.
8. Demontujte zostavu chladiaceho ventilátora z chladiča.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí pri demontáži, berúc do úvahy nasledovné:
Pri inštalácii podpery jadra radiátora (dno) uistite sa, že horné a spodné podpery pre radiátory kondenzátora klimatizácie zapadajú do montážnych otvorov držiakov jadra chladiča (hore/dole).
