Odstúpenie
1. Vypustite chladiacu kvapalinu.
Upozornenie: Neodstraňujte uzáver chladiča, keď je motor horúci. Špliechanie chladiacej kvapaliny pod vysokým tlakom z chladiča môže spôsobiť vážne popáleniny.
Chladiacu kvapalinu vypustite, keď je studená.
2. Otočte predné kolesá doprava.
3. Odstráňte ochrannú podložku predného blatníka (správny). Pozri kapitolu Telo.
4. Pred uvoľnením hnacieho remeňa uvoľnite upevňovacie skrutky remenice vodného čerpadla.
5. Odstráňte hnací remeň. Pozri kapitolu Mechanická časť motora.
6. Odstráňte remenicu vodného čerpadla.

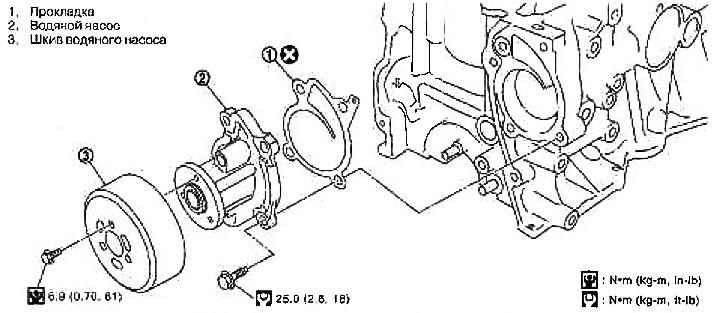

7. Odstráňte vodné čerpadlo.

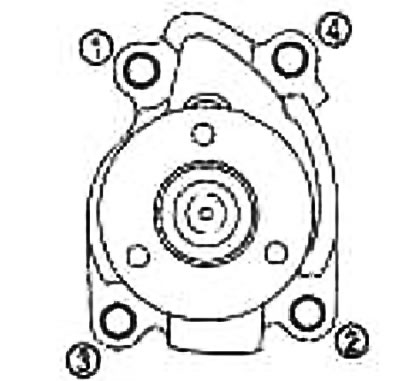

Uvoľnite upevňovacie skrutky v opačnom poradí, ako je znázornené na obrázku.
Po odstránení vytečie chladiaca kvapalina zostávajúca v motore. Zozbierajte ho do nádoby.
Pozor:
- Nedovoľte, aby sa lopatky vodného čerpadla dostali do kontaktu s inými komponentmi.
- Vodné čerpadlo sa nedá rozobrať a musí sa vymeniť ako celok.
Po odstránení skontrolujte
Skontrolujte, či na telese vodného čerpadla a na lopatkách nie je žiadne výrazné znečistenie alebo hrdza.

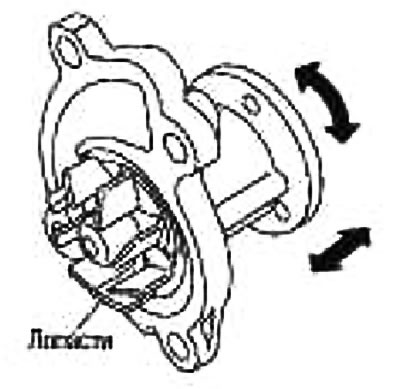

Skontrolujte vôľu na hriadeli čepele. Skontrolujte, či sa hriadeľ voľne otáča rukou.
Ak zistíte abnormalitu, vymeňte vodné čerpadlo.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí pri demontáži, berúc do úvahy nasledovné:
Inštalácia vodného čerpadla

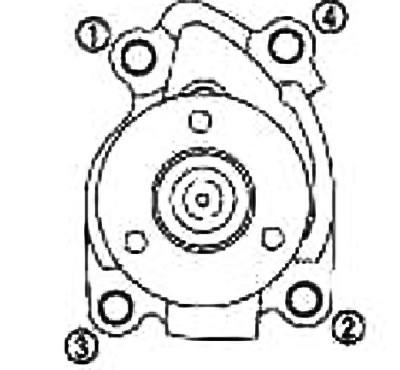

Upevňovacie skrutky utiahnite v poradí označenom číslami na obrázku.
Remenica vodného čerpadla

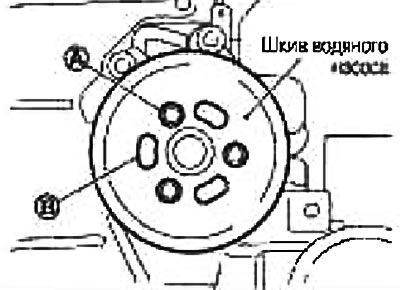

Pozor: Nevkladajte upevňovacie skrutky (A) do oválnych otvorov (IN).
Po inštalácii skontrolujte
Skontrolujte, či neuniká chladiaca kvapalina motora pomocou adaptéra uzáveru chladiča (špeciálny nástroj: EG17650301) a čerpadlo (vhodný nástroj) (modely bez klimatizácie) alebo s pumpou a adaptérom na uzáver nádržky (modely s klimatizáciou).
Naštartujte motor a zahrejte ho na normálnu prevádzkovú teplotu. Vykonajte vizuálnu kontrolu, aby ste sa uistili, že nedochádza k úniku chladiacej kvapaliny.
