Odstúpenie
1. Odstráňte ochrannú podložku z pravého predného blatníka. Pozri kapitolu Telo.
2. Uvoľnite poistnú maticu (A) napínaciu kladku a nastavte napnutie remeňa otáčaním nastavovacej skrutky (IN).

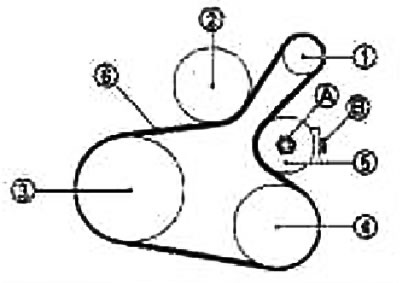

1. Generátor; 2. Vodné čerpadlo; 3. Remenica kľukového hriadeľa; 4. Kompresor klimatizácie (na modeloch s klimatizáciou);Napínacia kladka (na modeloch bez klimatizácie); 5. Napínacia kladka; 6. Hnací remeň
3. Odstráňte hnací remeň.
Inštalácia
1. Stlačte napínaciu kladku v smere uvoľnenia a utiahnite poistnú maticu (A) ručne s nasledujúcim krútiacim momentom: 4,4 Nm (0,45 kg m)

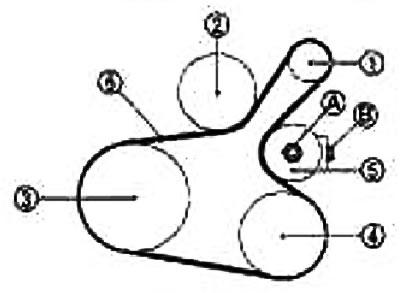

1. Generátor; 2. Vodné čerpadlo; 3. Remenica kľukového hriadeľa; 4. Kompresor klimatizácie (na modeloch s klimatizáciou); Napínacia kladka (na modeloch bez klimatizácie); 5. Napínacia kladka; 6. Hnací remeň
Poznámka: Neuvoľňujte poistnú maticu z utiahnutej polohy.
2. Nasuňte hnací remeň cez remenice.
Upozornenie: Nedovoľte, aby sa olej, mazivo a chladiaca kvapalina dostali do drážky remenice. Pri nasadzovaní remeňa sa uistite, že správne sedí v drážke na každej kladke.
3. Nastavte napnutie remeňa otáčaním nastavovacej skrutky (IN). Pozri sekciu «Nastavenie napätia».
Upozornenie: Nastavte napnutie remeňa, kým je poistná matica v kroku 1 dotiahnutá rukou, aby sa napínacia kladka nenaklonila. Pri meraní napnutia remeňa ihneď po jeho inštalácii ho najskôr nastavte na štandardnú hodnotu. Potom otočte kľukovým hriadeľom o viac ako dve otáčky a znova ho nastavte na štandardnú hodnotu, čím sa eliminujú rozdiely vo veľkosti priehybu remeňa medzi remenicami.
4. Dotiahnite poistnú maticu (A)
Uťahovací moment: 34,8 Nm (3,5 kg m)
5. Skontrolujte, či je napnutie remeňa správne.
