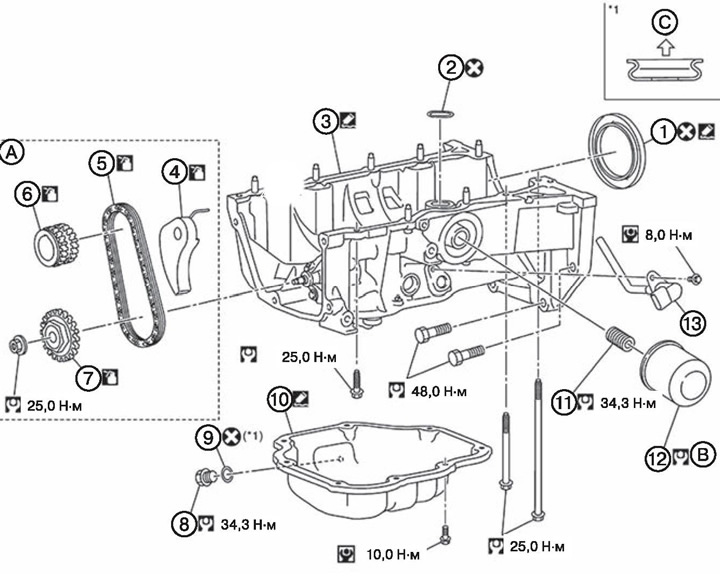

1. Задній сальник.
2. Кільце ущільнювача круглого перерізу.
3. Верхня частина масляного піддону.
4. Натягувач ланцюга.
5. Ланцюг приводу масляного насоса.
6. Зірочка колінчастого валу.
7. Зірочка масляного насоса.
8. Корок зливного отвору масляного піддону.
9. Шайба.
10. Нижня частина масляного піддону.
11. Різьбова шпилька масляного фільтра.
12. Масляний фільтр.
13. Датчик рівня олії.
Примітка.
- А: опис процесу встановлення ланцюга приводу масляного насоса наводиться у відповідному розділі.
- О: опис процесу заміни масляного фільтра наводиться у відповідному розділі.
- С: нижній бік масляного піддону.
- : замінити деталь нової після кожного зняття.
- : місця нанесення герметика.
- : необхідно змастити моторним маслом.
