При використанні нових шатуна та колінчастого валу
1. Визначити розмірну групу діаметра отвору нижньої головки шатуна за міткою, що ви штампованою на бічній поверхні для вибору рядка «Таблиці підбору шатунних вкладишів».
А. Олійний отвір.
В. Заводський код.
Номер циліндра.
D. Розмірна група отвору нижньої головки шатуна.
Е. розмірна група отвору верхньої головки шатуна.
F. Передня мітка.
2. Визначити розмірну групу шатунної шийки колінчастого валу по штампу на передній стороні колінчастого валу для вибору колонки «Таблиці підбору шатунних вкладишів».
А. Розмірна група шатунної шийки №1.
В. Розмірна група шатунної шийки №2.
С. Розмірна група шатунної шийки №3.
D. Розмірна група шатунної шийки №4.
Е. Розмірна група корінної шийки №1.
F. Розмірна група корінної шийки №2.
G. Розмірна група корінної шийки №3.
Н. Розмірна група корінної шийки №4.
I. Розмірна група корінної шийки №5.
3. Визначити символ на перетині вибраних рядки та колонки в «Таблиці підбору шатунних вкладишів».
4. За отриманим символом підібрати шатунні вкладки необхідної товщини.
При використанні шатунів і колінчастого валу, що були в експлуатації.
1. Виміряти окремо діаметри шатунної шийки колінчастого валу та отвори нижньої головки шатуна.
2. Використовувати отримані результати для «Таблиці підбору шатунних вкладишів».
3. Визначити символ на перетині вибраних рядки та колонки в «Таблиці підбору шатунних вкладишів».
4. За отриманим символом підібрати шатунні вкладки необхідної товщини.
Таблиця підбору шатунних вкладишів
Примітка. розділ «Сервісні дані та специфікація» наприкінці глави.
Використання шатунних вкладок розмірних груп
У разі, коли під час використання вкладишів стандартних розмірних груп не забезпечується задана величина масляного зазору, слід використовувати вкладиші ремонтних розмірних груп.
Виміряти діаметр отвору нижньої головки шатуна із встановленими вкладишами та перешліфувати шатунну шийку колінчастого валу для забезпечення необхідного зазору.

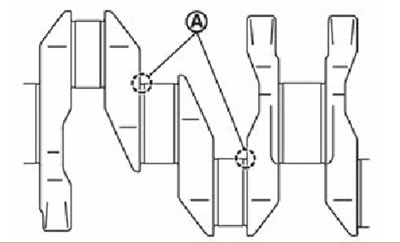

Увага. При шліфуванні шийки під ремонтні вкладиші необхідно забезпечити радіус жолобників (А) рівний 1,5-1,7 мм.
