При використанні нових блоків циліндрів та колінчастого валу

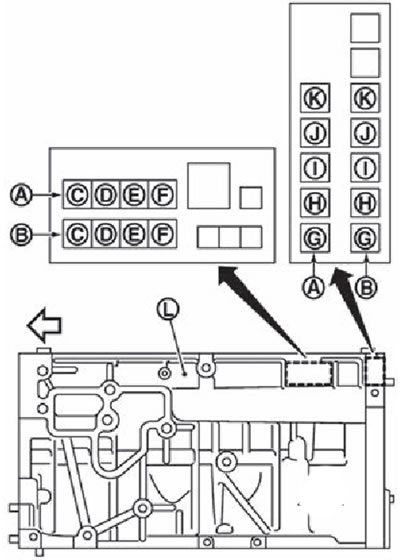

1. Визначити розмірну групу ліжка корінного підшипника у блоці циліндрів за міткою, розташованою на задній лівій частині блоку (L) та використовувати це значення для вибору рядка «Таблиці підбору вкладишів корінних підшипників».
А. Корекційний штамп.
B. Стандартний штамп.
З. Розмірна група отвору першого циліндра.
D. Розмірна група отвору другого циліндра.
Е. Розмірна група отвору третього циліндра.
F. Розмірна група отвору четвертого циліндра.
G. Розмірна група постелі корінного підшипника опори №1.
Н. Розмірна група постелі корінного підшипника опори №2.
I. Розмірна група постелі корінного підшипника опори №3.
J. Розмірна група постелі корінного підшипника опори №4.
К. Розмірна група ліжка корінного підшипника опори №5.
L. Розташування розмірних груп.
Стрілка вказує у бік передньої частини двигуна.
Примітка. Якщо на блоці циліндрів є корекційний штамп, необхідно використовувати ці значення як відповідні дійсності.

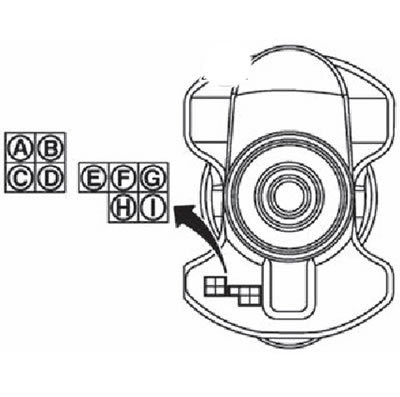

2. Визначити розмірну групу корінної шийки колінчастого валу по штампу на передній стороні колінчастого валу для вибору колонки «Таблиці підбору вкладишів корінних підшипників».
А. Розмірна група шатунної шийки №1.
В. Розмірна група шатунної шийки №2.
С. Розмірна група шатунної шийки №3.
D. Розмірна група шатунної шийки №4.
Е. Розмірна група корінної шийки №1.
F. Розмірна група корінної шийки №2.
G. Розмірна група корінної шийки №3.
Н. Розмірна група корінної шийки №4.
I. Розмірна група корінної шийки №5.
3. Визначити символ на перетині вибраних рядки та колонки в «Таблиці підбору вкладишів корінних підшипників».
Увага.
- Є дві таблиці для підбору вкладок корінних підшипників. Перша призначена для шийок корінних опор №1, 4 та 5. Друга — для шийок корінних опор №2 та №3. Для підбору вкладок слід використовувати таблиці для зазначених шийок.
- Чи не плутати таблиці.
4. По отриманому символу підібрати докорінні вкладиші необхідної товщини.
Примітка. Вкладиші корінних підшипників поставляються в комплекті з верхньої та нижньої вкладки.
При використанні блоку циліндрів і колінчастого валу, що були в експлуатації.
1. Виміряти окремо діаметри корінної шийки колінчастого валу та отвори ліжка в блоці циліндрів.
2. Використовувати отримані результати для «Таблиці підбору вкладишів корінних підшипників».
3. Визначити символ на перетині вибраних рядки та колонки в «Таблиці підбору вкладишів корінних підшипників».
Увага.
- Є дві таблиці для підбору вкладок корінних підшипників. Перша призначена для шийок корінних опор №1, 4 та 5. Друга — для шийок корінних опор №2 та №3. Для підбору вкладок слід використовувати таблиці для зазначених шийок.
- Чи не плутати таблиці.
4. По отриманому символу підібрати докорінні вкладиші необхідної товщини.
Примітка. Вкладиші корінних підшипників поставляються в комплекті з верхньої та нижньої вкладки.

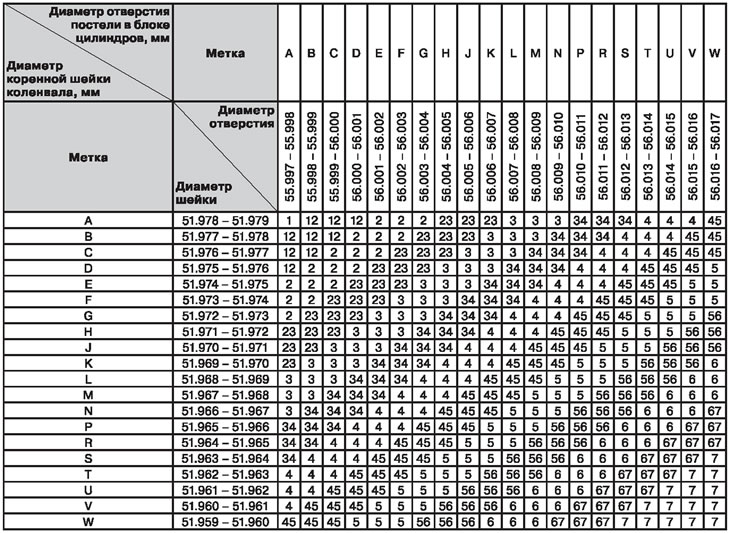

Таблиця підбору вкладишів корінних підшипників (шийки №1, 4 та 5)

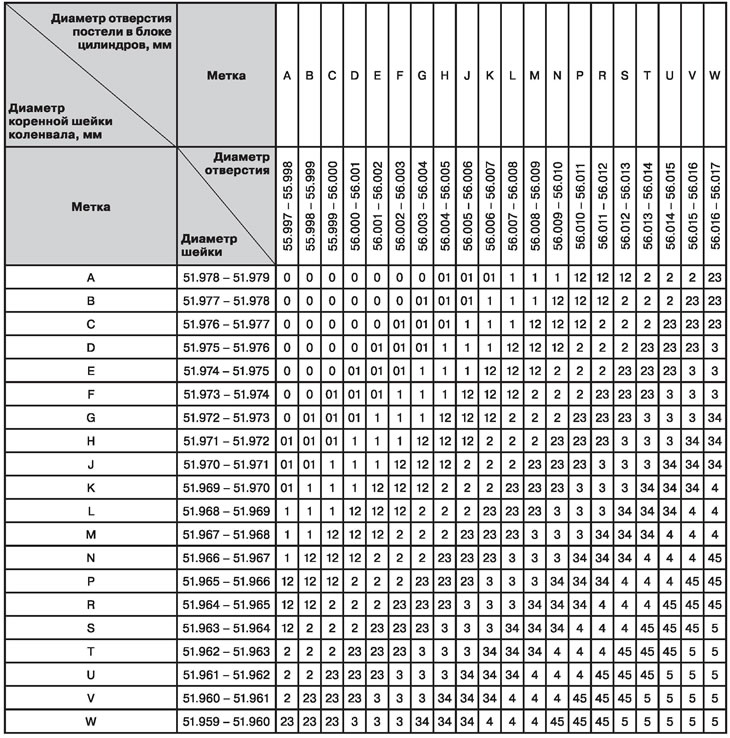

Таблиця підбору вкладишів корінних підшипників (шийки №2 та 3)
Примітка. розділ «Сервісні дані та специфікація» наприкінці глави.
Використання корінних вкладок розмірних груп
У разі, коли під час використання вкладишів стандартних розмірних груп не забезпечується задана величина масляного зазору, слід використовувати вкладиші ремонтних розмірних груп.
Виміряти діаметр отвору корінної опори в блоці циліндрів із встановленими вкладишами та перешліфувати корінну шийку колінчастого валу для забезпечення необхідного зазору.

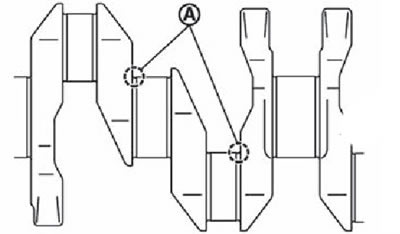

Увага. При шліфуванні шийки під ремонтні вкладиші необхідно забезпечити радіус жолобників (А) рівний 1,5-1,7 мм.
