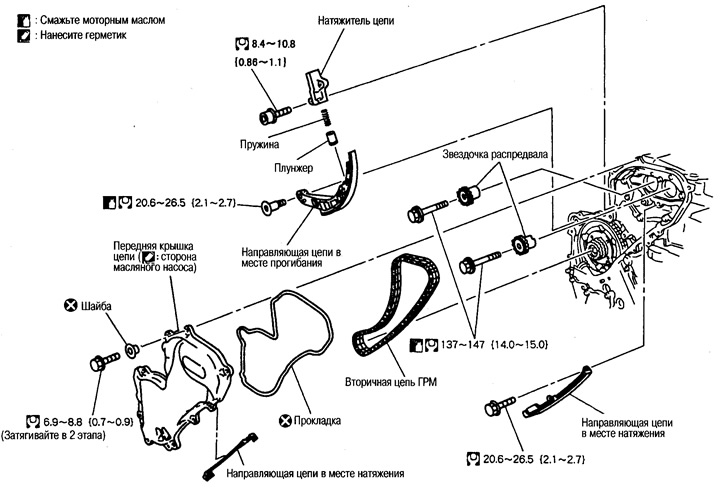

Якщо вторинний ланцюг ГРМ знімається для зняття ТНВД, див. вище підготовчі роботи у розділі «ТНВД з електронним керуванням».
Якщо вторинний ланцюг ГРМ знімається для зняття розподільного валу, див. «Розподвали».
1. Зніміть передню кришку ланцюга.
Зніміть з кронштейна бачок підсилювача кермового керування.

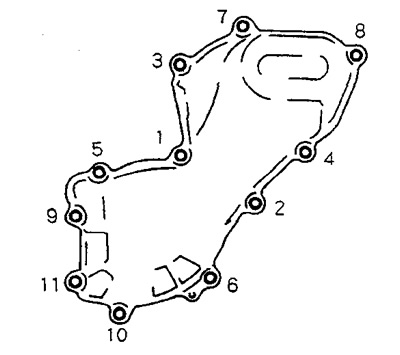

Послабте та відверніть настановні болти у порядку, зворотному показаному на малюнку.
Т.к. для зняття болтів 6,10 і 11 мало простір, вийміть ці болти разом із гумовими шайбами.
Увага:
У процесі зняття передньої кришки ланцюга закрийте відкриті отвори так, щоб у двигун не потрапили сторонні частинки.

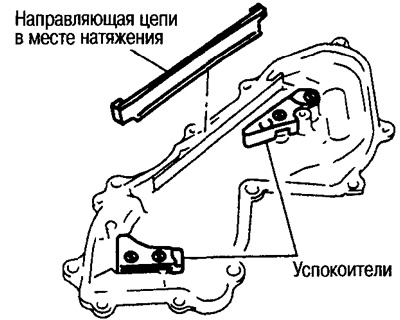

Не знімайте заспокійники, встановлені на звороті кришки (у двох місцях).
2. Встановіть поршень першого циліндра у положення ВМТ такту стиснення.

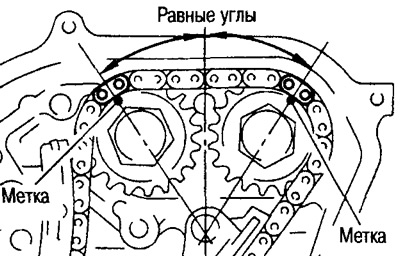

Повертаючи колінвал за годинниковою стрілкою, встановіть мітки на зірочках розподільних валів відповідно до малюнка.
Примітка:
На шківі колінвала немає мітки синхронізації.
Установка вторинного ланцюга ГРМ здійснюється шляхом поєднання кольорових ланок, тому немає особливої необхідності в нанесенні міток перед зняттям ланцюга, проте через те, що мітки на зірочках ТНВД проглядаються погано, краще нанести мітки.
3. Зніміть натягувач ланцюга.
Знімайте у такому порядку.

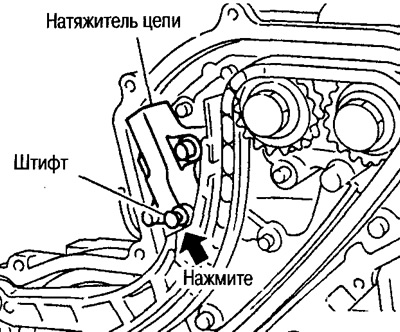

(1) Натисніть на плунжер і зафіксуйте його за допомогою штифта.

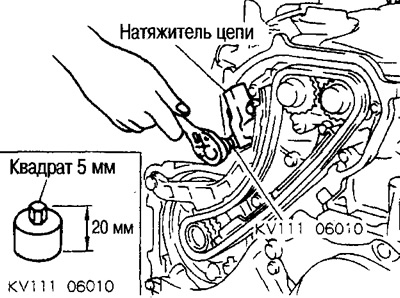

(2) Відкрутіть болти за допомогою шестигранного ключа (спецінструмент, 5 мм).
4. Зніміть напрямну ланцюга в місці прогинання.

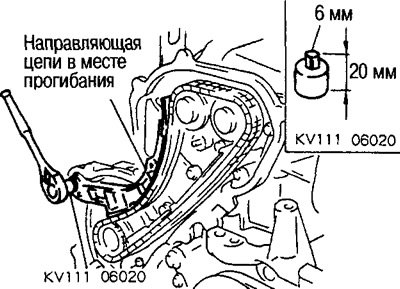

Відкрутіть болт за допомогою шестигранного ключа (спецінструмент, 6 мм, короткий) і зніміть напрямну ланцюга.
5. Зніміть напрямну ланцюга у місці натягу.

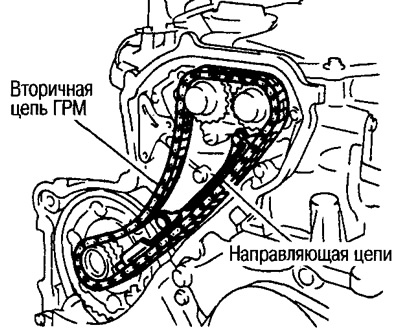

6. Зніміть вторинний ланцюг ГРМ.
Ланцюг можна зняти не знімаючи зірочок.
