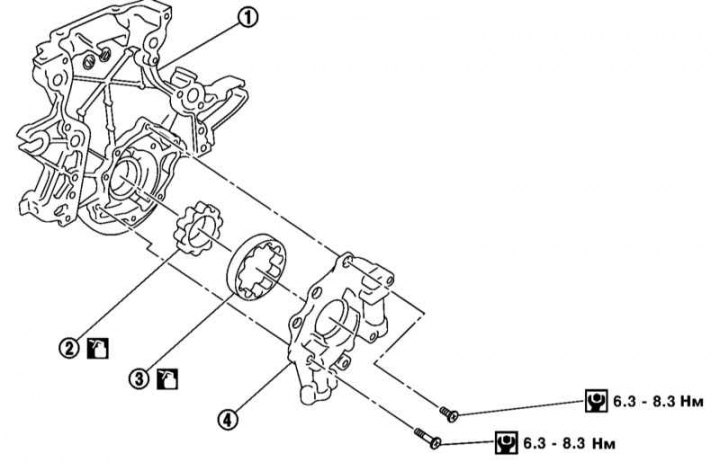

Компоненты установки и сборки масляного насоса
1 - Передняя крышка блока цилиндров; 2 - Внутренний ротор; 3 - Наружный ротор; 4 - Крышка масляного насоса
1. Масляный насос встроен в переднюю крышку блока цилиндров. Снятие и установка передней крышки описано в Разделе Снятие и установка цепи привода ГРМ.
2. При необходимости разборки или проверки масляного насоса снимите его крышку и выньте их передней крышки блока цилиндров внутреннюю и наружную шестерни насоса.
3. При необходимости поочередно измерьте зазоры между задней плоскостью передней крышки и шестернями насоса. Измерьте наружный диаметр выступа внутренней шестерни, а также внутренний диаметр отверстия в передней крышке. Вычислите зазор, вычитая из большего значения меньшее.
4. Сравните полученные данные с требованиями Спецификаций и при необходимости замените переднюю крышку блока цилиндров в сборе.
