Примечание. Для снятия и установки верхней секции поддона картера требуется снятие и установка трансмиссии.
Компоненты крепления поддона картера и маслозаборника
1 - Верхняя секция поддона картера; 2, 8 - Соединительный болт трансмиссии; 3 - Маслозаборник; 4 - Сливная пробка; 5 - Уплотнительная шайба; 6 - Нижняя секция поддона картера; 7 - Крышка задней пластины
1. Снимите локер правой передней колесной арки. Спустите двигательное масло (см. Главу Настройки и текущее обслуживание автомобиля).

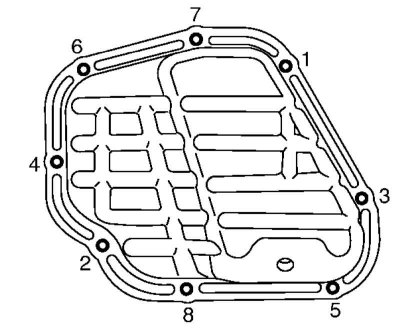

2. Снимите нижнюю секцию поддона картера. Для этого выверните крепежные винты в последовательности, обратной указанной на иллюстрации, и отделите нижнюю секцию поддона от верхней секции. При необходимости аккуратно прорежьте герметик лезвием или отстучите поддон молотком с мягким бойком.
3. Извлеките из направляющей щуп уровня двигательного масла и снимите ремни привода вспомогательных агрегатов (см. Раздел Замена ремней привода вспомогательных агрегатов и промежуточных роликов ремней).
4. Снимите компрессор К/В
5. Снимите компрессор К/В, не отсоединяя от него трубки, отведите компрессор в сторону и закрепите его веревкой на элементах кузова так, чтобы трубки не были нагружены.
6. Снимите переднюю секцию выпускной трубы (см. Главу Системы питания и выпуска отработавших газов) и кронштейн каталитического преобразователя (см. Раздел Снятие и установка выпускного коллектора, каталитического преобразователя и лямбда-зонда).
7. Снимите трансмиссию (см. Главу Ручная коробка переключения передач и сцепление или Автоматическая трансмиссия).
8. На моделях с АТ выверните соединительные болты верхней секции поддона картера и АТ.
9. Выверните крепежные болты верхней секции поддона картера в последовательности, обратной указанной на иллюстрации.
Примечание. Разместите болты так, чтобы при установке ввернуть их в прежние отверстия, – болты имеют разную длину.

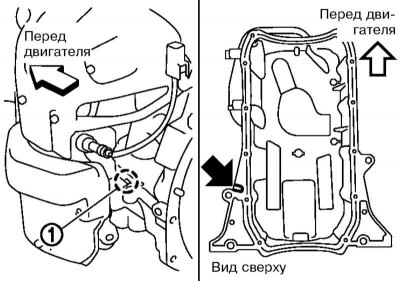

10. Вставьте отвертку с плоским жалом в вырез (1) и отделите верхнюю секцию поддона картера от блока цилиндров. При необходимости аккуратно прорежьте герметик лезвием или отстучите поддон молотком с мягким бойком.
11. При необходимости замените маслозаборник. Заменяйте все снятые уплотнительные кольца и прокладки новыми.

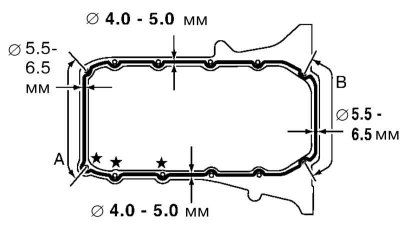

12. Нанесите валик герметика на сопрягаемую с блоком цилиндров поверхность верхней секции поддона картера. Диаметр и места нанесения валика относительно отверстий указаны иллюстрации (звездочками отмечены отверстия, относительно которых герметик следует наносить снаружи).

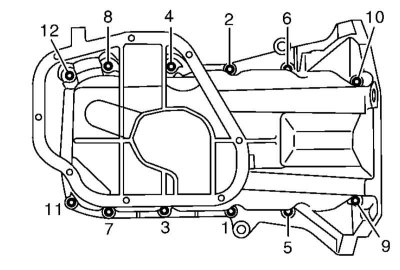

13. Затяните болты крепления верхней секции поддона картера в последовательности, указанной на иллюстрации. Не перепутайте болты, они имеют разную длину: №№ 4, 8, 12 – длину 70 мм, болты №№ 9 и 11 – длину 90 мм, а остальные – длину 25 мм.
14. На моделях с АТ затяните соединительные болты. Установите трансмиссию.

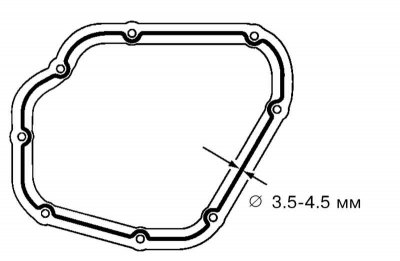

15. Нанесите валик герметика на сопрягаемую поверхность нижней секции поддона картера. Диаметр и места нанесения валика относительно отверстий указаны на иллюстрации.
16. Затяните болты крепления нижней секции поддона картера в последовательности, указанной на иллюстрации.
17. Если не установлена, установите сливную пробку поддона картера с новой уплотнительной шайбой. Положение установки шайбы указано на выноске *1 на иллюстрацииКомпоненты крепления поддона картера и маслозаборника.
18. Дальнейшая установка производится в последовательности, обратной порядке демонтажа компонентов.
19. Выждите как минимум 30 минут после установке и заправьте двигатель маслом (см. Главу Настройки и текущее обслуживание автомобиля).
20. Запустите двигатель и удостоверьтесь в отсутствии утечек двигательного масла.
