Примечание. Описание проверки состояния, а также регулировки натяжения ремней привода вспомогательных агрегатов приведено в Разделе Проверка состояния ремня привода вспомогательных агрегатов и регулировка его натяжения.

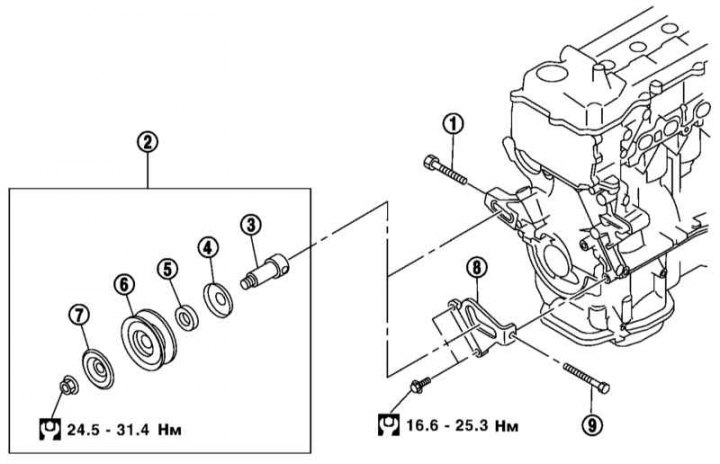

Компоненты установки промежуточных роликов
1 - Регулировочный болт ремня привода водяного насоса; 2 - Сборка промежуточного ролика; 3 - Ось; 4, 7 - Крышка; 5 - Втулка; 6 - Промежуточный шкив; 8 - Кронштейн; 9 - Регулировочный болт ремня привода генератора и компрессора К/В
1. Полностью ослабьте натяжение каждого ремня (см. Раздел Проверка состояния ремня привода вспомогательных агрегатов и регулировка его натяжения) и снимите ремни, начиная с переднего.
Примечание. Если ремень снимается не с целью замены, пометьте на нем направление его движения.
2. Компоненты установки промежуточных роликов ремней указаны на иллюстрации выше.
3. Для снятия промежуточного шкива ремня привода генератора и компрессора К/В извлеките регулировочный болт из оси шкива, сдвиньте шкив вдоль паза на кронштейне и снимите, повернув конец оси на широкой части паза.
4. Для снятия промежуточного шкива ремня привода водяного насоса отдайте контргайку и снимите ось, потянув ее в направлении к задней части двигателя.
5. Установка шкивов производится в обратном порядке.
6. Убедитесь, что как на ремнях, так и на шкивах нет следов смазки, масла или ОЖ и установите ремни. Если устанавливается уже использовавшийся ремень, соблюдайте направление его движения.
7. Удостоверьтесь, что ремни правильно располагаются в канавках шкивов.
8. Проверните коленчатый вал не менее, чем на два оборота, чтобы выровнять натяжение ремней на участках между различными шкивами. Проверьте и при необходимости отрегулируйте натяжение ремней (см. Раздел Проверка состояния ремня привода вспомогательных агрегатов и регулировка его натяжения).
