Отделка и набивка спинки сиденья
Разборка

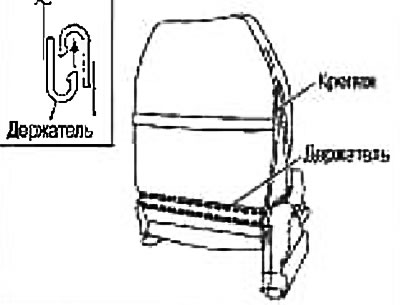

1. Отстегните крепеж спинки сиденья (на моделях с боковой подушкой безопасности).
2. Снимите держатель.

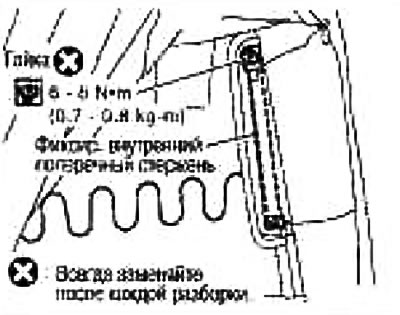

3. Закатайте отделку спинки сиденья, открутите гайки (2) и снимите фиксированный внутренний поперечный стержень (на моделях с боковой подушкой безопасности).

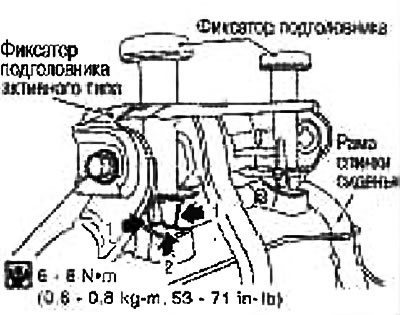

4. При помощи щипцов и т.п. сожмите крючки, показанные на рисунке стрелками, и выньте фиксатор подголовника из спинки сиденья.
5. Снимите отделку и набивку спинки с рамы спинки сиденья.
Сборка
Установка выполняется в порядке, обратном снятию.
Внимание: Перед установкой фиксатора подголовника проверьте его направление (передний/задний и правый/ левый).
Рама спинки сиденья
Разборка
1. Снимите отделку и набивку спинки сиденья.
2. Отсоедините разъем боковой подушки безопасности с обратной стороны подушки сиденья.
3. Снимите рычаг подъема сиденья, ручку наклона, наружную отделку направляющей сиденья, внутреннюю крышку направляющей и внутреннюю отделку направляющей сиденья.
4. Открутите болты рамы спинки сиденья и снимите ее с направляющей сиденья в сборе.
Внимание: Для защиты рук и подушки сиденья при снятии и установке надевайте перчатки.
5. Снимите отделку и набивку сиденья.
6. Снимите модуль боковой подушкой безопасности. См. главу Дополнительная система пассивной безопасности.
7. Снимите внутреннюю отделку направляющей сиденья.

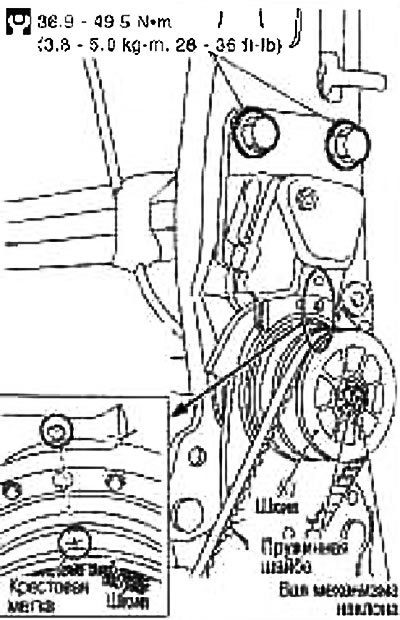

8. Снимите крепежную пружинную шайбу с вала механизма наклона, затем снимите вал и шкив с рамы спинки сиденья.
9. Выверните крепежные болты из рамы спинки сиденья, затем снимите раму.
10. Снимите защитную накладку подголовника активного типа, затем открутите крепежный болт и снимите подголовник активного типа (если имеется).
Сборка
Установка выполняется в порядке, обратном снятию.
Внимание: После сборки рамы спинки сиденья убедитесь, что механизм наклона работает исправно.
