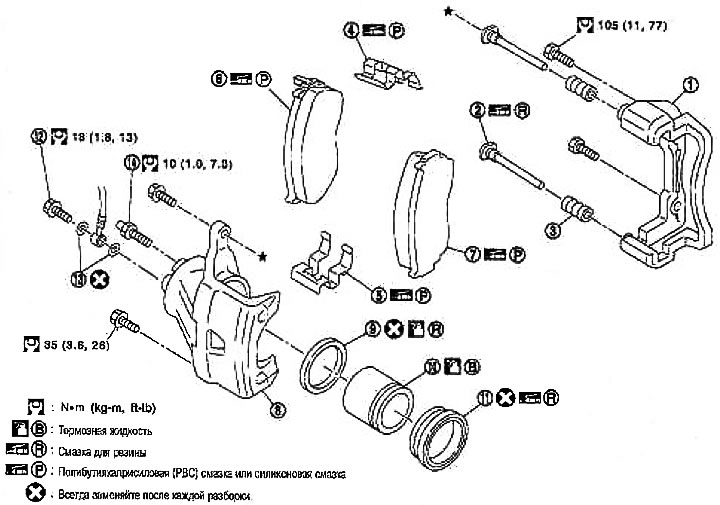

1. Кронштейн суппорта; 2. Направляющий палец; 3. Пыльник направляющего пальца; 4. Держатель колодки (верхний); 5. Держатель колодки (нижний); 6. Внутренняя прокладка; 7. Наружная прокладка; 8. Корпус цилиндра; 9. Уплотнение поршня; 10. Поршень; 11. Пыльник поршня; 12. Соединительный болт; 13. Медная шайба; 14. Штуцер прокачки
Внимание:
- Для уменьшения опасности, которую представляют для здоровья частицы пыли или прочие материалы, чистку суппорта и тормозных колодок проводите пылесосом. Не пользуйтесь сжатым воздухом.
- При снятии корпуса цилиндра, не нажимайте на педаль тормоза, иначе выскочит поршень.
- Откручивать болты на кронштейне суппорта и тормозном шланге нет необходимости, за исключением разборки и замены суппорта в сборе. В этом случае подвесьте корпус цилиндра на проводе так, чтобы не растянуть тормозной шланг.
- Не повредите пыльник поршня. Не допускайте попадания тормозной жидкости на тормозной диск.
