Фронтальные подушки безопасности
Эти подушки предназначены для смягчения удара лицом и грудной клеткой водителя и переднего пассажира при фронтальном столкновении автомобиля.
Примечание: Подушку безопасности переднего пассажира можно отключить. См. ниже п«Индикатор отключения фронтальной подушки безопасности переднего пассажира»
Боковые подушки безопасности (если имеются)
Эти подушки предназначены для смягчения удара грудной клеткой водителя и переднего пассажира при боковом столкновении автомобиля. При дорожно-транспортном происшествии надувается только та боковая подушка, которая расположена со стороны удара.

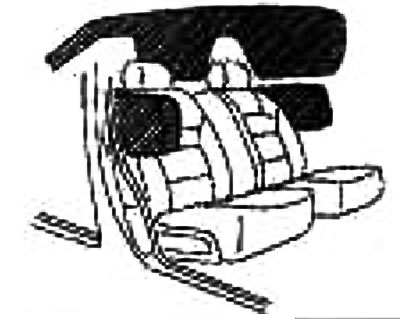

Шторки безопасности (если имеются)
Предназначены для защиты головы передних и задних крайних пассажиров. При дорожно-транспортном происшествии надувается только та боковая шторка, которая расположена со стороны удара.
Надувные подушки только дополняют ремни безопасности водителя и переднего пассажира, но не заменяют их. Водитель и пассажиры должны быть всегда пристегнуты ремнями безопасности. При этом важно, чтобы водитель и передний пассажир располагались на своих местах на достаточном расстоянии соответственно от рулевого колеса и приборной панели, а также от передних дверей и боковых стоек кузова.
Контрольная лампа неисправности подушек безопасности включается после поворота ключа зажигания в положение ON или START. Если подушки безопасности исправны, контрольная лампа должна погаснуть примерно через семь секунд. См. п. «Контрольная лампа неисправности подушек безопасности», а также п. «Контрольные лампы, индикаторы и звуковые сигнализаторы» в разделе «Приборная панель и органы управления».
Подушки безопасности готовы к работе если ключ зажигания в положении ON или START.

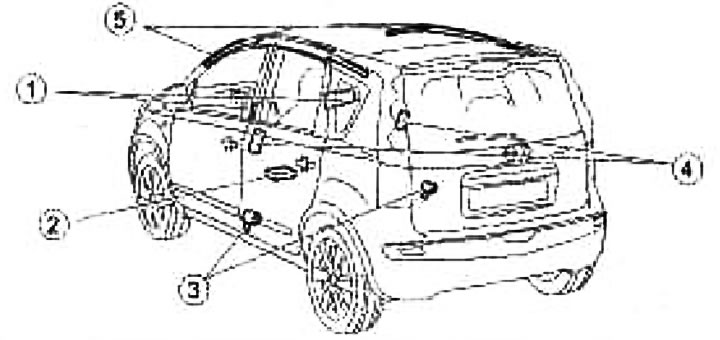

Подушки безопасности
1 Модули фронтальных подушек безопасности
2 Блок управления подушками безопасности
3. Преднатяжитель ремней безопасности*
4. Боковые подушки безопасности (если имеются)
5. Боковые подушки безопасности (если имеются)
* Сиденье водителя оснащено ремнем безопасности с двумя преднатяжителями (плечевая и поясная часть ремня)
Фронтальные подушки безопасности
Модули подушек безопасности водителя и переднего пассажира встроены соответственно в ступицу рулевого колеса и переднюю панель над ящиком для перчаток. Подушки безопасности должны разворачиваться только при сильных фронтальных ударах. Однако подушки могут также сработать и в других случаях, если автомобиль будет испытывать воздействия, аналогичные тем, которым он подвергается при сильном фронтальном ударе.
Подушки безопасности могут не развернуться при фронтальном ударе определённого характера. Разворачивание фронтальных подушек безопасности сопровождается сильным хлопком и выделением дыма. Дым не является вредным для человека, и его появление не свидетельствует о возгорании, Однако не следует им дышать, чтобы не возникло раздражение дыхательных путей и спазм в горле людям, страдающим заболеваниями дыхательных путей, следует быстро выбраться на свежий воздух.
Автомобили, оборудованные боковыми подушками безопасности и боковыми надувными шторками (если имеются)
Модули боковых подушек безопасности встроены в спинки передних сидений (со стороны дверей) Боковые надувные шторки расположены под обивкой потолка над проемами дверей. Боковые подушки безопасности и шторки безопасности должны раскрываться только при сильных боковых ударах. Однако подушки могут также развернуться и в других аварийных случаях, если автомобиль будет испытывать воздействия, аналогичные тем, которым он подвергается при сильном боковом ударе. При дорожно-транспортном происшествии разворачиваются только подушки со стороны удара. Подушки могут не развернуться при фронтальном ударе определённого характера.
Надувание боковых подушек безопасности и шторок безопасности сопровождается сильным хлопком и выделением дыма. Дым не является вредным для человека, и его появление не свидетельствует о возгорании. Однако не следует им дышать, чтобы не возникло раздражение дыхательных путей и спазм в горле Людям, страдающим заболеваниями дыхательных путей, следует быстро выбраться на свежий воздух.
Боковые подушки безопасности, применяемые совместно с ремнями безопасности, помогают снизить повреждающие воздействия на грудную клетку водителя и переднего пассажира. Шторки безопасности предназначены для защиты головы передних и задних крайних пассажиров. Подушки безопасности и шторки могут спасти жизнь или снизить тяжесть травм при дорожно-транспортном происшествии. Однако оболочка боковой подушки безопасности или надувной шторки может нанести ссадины лица или причинить другие травмы. Боковые подушки безопасности и надувные шторки не защищают нижнюю часть тела.
Контрольная лампа неисправности подушек безопасности
Контрольная лампа, расположенная на приборной панели, позволяет следить за состоянием электрических цепей системы подушек безопасности и пиротехнических преднатяжителей ремней безопасности. Кроме того, контрольная лампа обеспечивает возможность контроля исправности блока диагностики и датчиков, модулей фронтальных подушек, модулей боковых подушек безопасности (если имеются), модулей надувных шторок (если имеются), датчиков удара, пиротехнических преднатяжителей ремней и соответствующей проводки.
Контрольная лампа неисправности подушек безопасности загорается после поворота ключа зажигания в положение ON. Если подушки безопасности исправны, контрольная лампа должна погаснуть прибл через 7 секунд.
При возникновении любого из пере-численных ниже условий система фронтальных, боковых подушек безопасности (если имеются), оконных шторок безопасности (если имеются) и преднатяжителей ремней безопасности нуждается в ремонте:
- Контрольная лампа продолжает гореть спустя 7 секунд после включения зажигания.
- Контрольная лампа неисправности подушек безопасности мигает.
- Контрольная лампа неисправности подушек безопасности не загорается
При указанных условиях фронтальные, боковые подушки безопасности (если имеются) и оконные шторы безопасности (если имеются) и/или преднатяжители ремней безопасности могут быть неработоспособными. Необходимо сделать соответствующий ремонт.
Ремонт и замена элементов системы
Основные элементы системы подушек безопасности (фронтальных, боковых подушек и надувных шторок) и пиротехнические преднатяжители ремней безопасности являются одноразовыми устройствами. После срабатывания подушек загорается и постоянно горит контрольная лампа, напоминая о необходимости замены элементов системы.

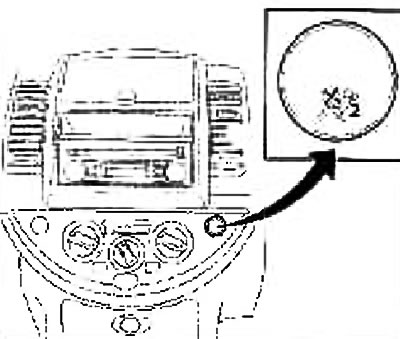

Индикатор отключения фронтальной подушки безопасности переднего пассажира
На рисунке показан вариант для моделей с левым рулем
Индикатор
отключения фронтальной подушки безопасности переднего пассажира, расположенный на центральной консоли, загорается после поворота ключа зажигания в положение ON и должна погаснуть прибл через 7 секунд . Такое поведение индикатора означает, что система исправна.
Данный индикатор информирует о состоянии фронтальной подушки безопасности переднего пассажира. Если подушка отключена, то индикатор загорается и горит постоянно, пока подушка переднего пассажира находится в отключенном состоянии.

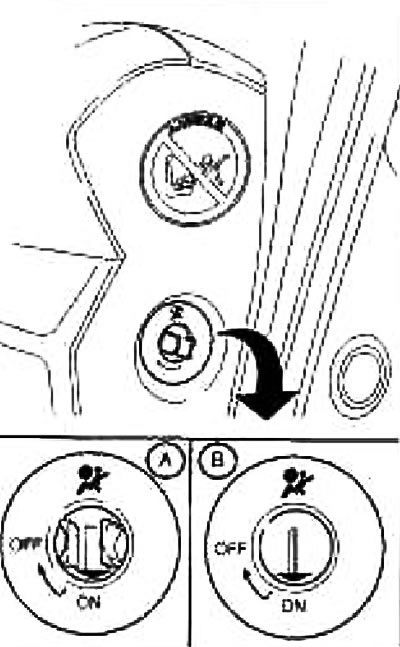

Отключение фронтальной подушки безопасности переднего пассажира
Ⓐ Автомобили, оснащенные системой «Intelligent Key»
Ⓑ Автомобили, не оснащенные системой «Intelligent Key»
Чтобы установить детское кресло, в котором ребенок сидит против движения, на сиденье переднего пассажира необходимо предварительно отключить фронтальную подушку безопасности переднего пассажира, что делается следующим образом:
- 1. Установите выключатель зажигания в положение LOCK (двигатель заглушен) и откройте дверь пассажира
- 2. Вставьте основной или запасной ключ зажигания (для автомобилей, оснащенных системой «Intelligent Key») в замок выключателя фронтальной подушки безопасности переднего пассажира, который расположен справа на центральной консоли. Нажмите ключ и поверните его в положение OFF
- 3. Поверните ключ в замке зажигания в положение ON и убедитесь, что индикатор отключения подушки безопасности горит.
Если индикатор горит постоянно, означает, что отключена фронтальная подушка безопасности переднего пассажира.
Активация фронтальной подушки безопасности переднего пассажира
Если Вы не собираетесь использовать детское кресло на переднем сиденье, необходимо вновь активировать фронтальную подушку безопасности переднего пассажира.
Чтобы активировать фронтальную подушку безопасности переднего пассажира выполните следующее:
- 1. Установите выключатель зажигания в положение LOCK (двигатель заглушен) и откройте дверь пассажира.
- 2. Вставьте основной или запасной ключ зажигания (для автомобилей, оснащенных системой «Intelligent Key») в замок выключателя фронтальной подушки безопасности переднего пассажира и поверните ключ в положение ON.
- 3. Поверните ключ в замке зажигания в положение ON и убедитесь, что индикатор отключения подушки безопасности загорается на несколько секунд и затем гаснет.
