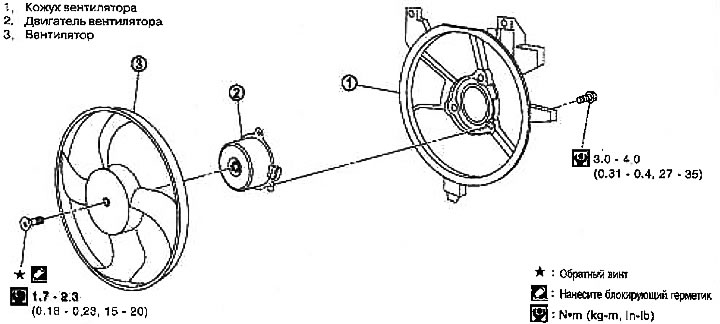

1. Кожух вентилятора; 2. Двигатель вентилятора; 3. Вентилятор

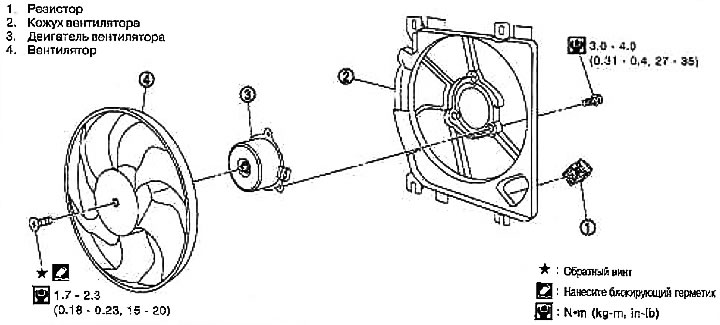

1. Резистор; 2. Кожух вентилятора; 3. Двигатель вентилятора; 4. Вентилятор
Разборка
1. Снимите вентилятор.

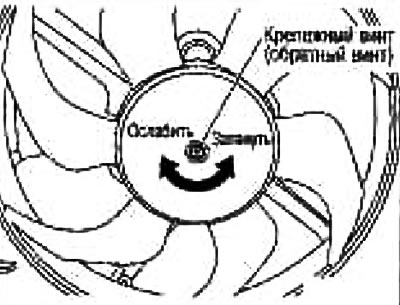

Внимание: Обратный винт применяется для крепления вентилятора. При снятии или установке вращайте винт а направлении, противоположном направлению вращения обычного винта.
2. Выньте электродвигатель вентилятора из кожуха.
Сборка
Сборка выполняется в порядке, обратном разборке.
Нанесите блокирующий герметик и затяните винт.
Проверка крышки радиатора (на моделях без кондиционера)

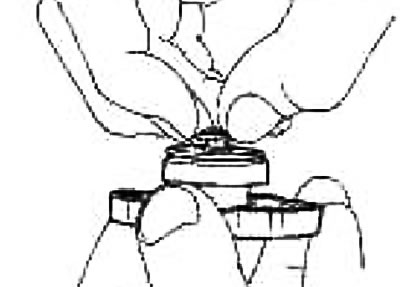

1. Потяните за вакуумный клапан, откройте его и убедитесь, что он полностью закрывается при отпускании.
Убедитесь, что на седле вакуумного клапана крышки радиатора нет грязи и повреждений.
Убедитесь, что при открывании и закрывании вакуумного клапана не наблюдается никаких отклонений от нормы.

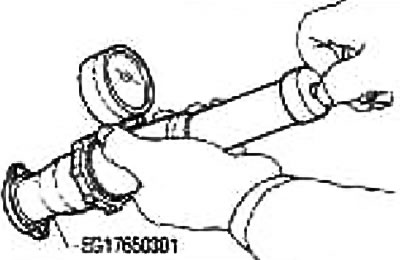

2. Проверьте давление сброса крышки.
Стандарт: 78-98 кПа (0,8-1,0 кг/см2)
Предел: 59 кПа (0,6 кг/см2)
При подсоединении крышки радиатора к насосу нанесите воду или охлаждающую жидкость двигателя на уплотнение крышки.
Если в вакуумном клапане наблюдаются отклонения ст нормы или давление открывания не соответствует норме, замените крышку радиатора.
Внимание: При установке крышки на радиатор тщательно оботрите горловину радиатора и удалите воскообразные отложения и посторонние частицы.
Проверка крышки бачка (на моделях с кондиционером)

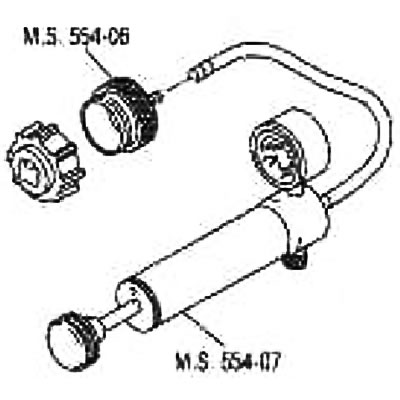

Закрепите переходник на насосе, как показано на рисунке справа.
При подсоединении крышки бачка к насосу нанесите воду или охлаждающую жидкость двигателя на уплотнение крышки.
Проверьте давление сброса крышки бачка.
88 кПа (0,90 кг/см2)
Если охлаждающая жидкость двигателя просачивается через крышку или имеются следы потеков, замените крышку бачка.
Проверка шлангов системы охлаждения
Проверьте, правильно ли подсоединены шланги, нет ли утечек, трещин, перетирания, износа, не ослабла ли затяжка.
