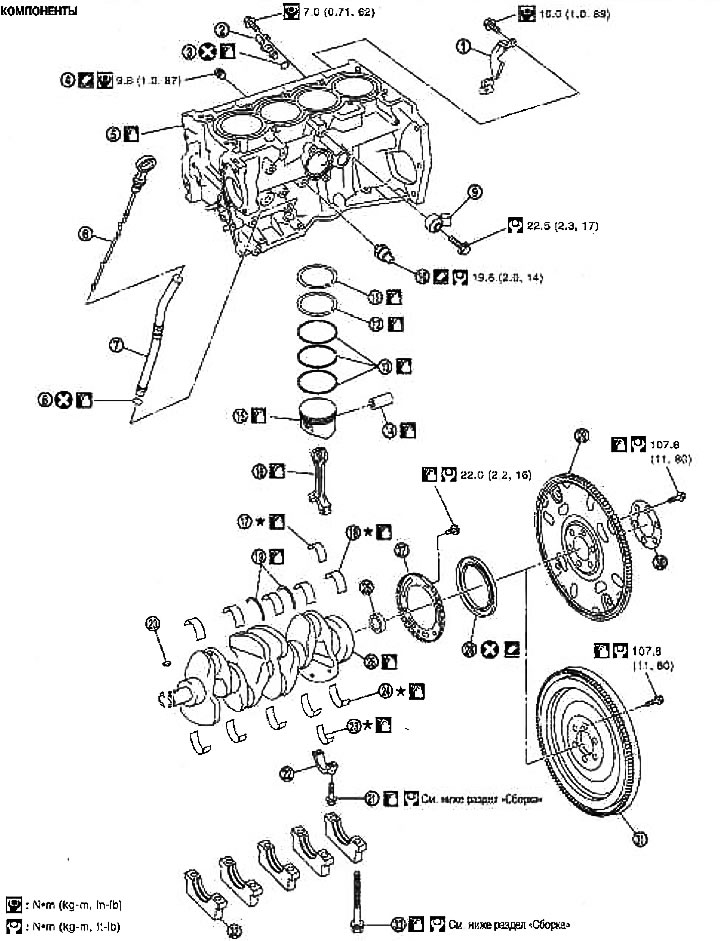

1. Крышка датчика угла поворота коленвала (POS); 2. Датчик угла поворота коленвала (POS); 3. Кольцевое уплотнение ,; 4. Пробка сливного отверстия; 5. Блок цилиндров; 6. Масляный щуп; 7. Направляющая масляного щупа; 8. Кольцевое уплотнение; 9. Датчик детонации; 10. Выключатель контрольной лампы низкого давления масла; 11. Верхнее компрессионное кольцо; 12. Второе компрессионное кольцо; 13. Маслосъемное кольцо; 14. Поршневой палец; 15. Поршень; 16. Шатун; 17. Подшипник шатуна (верхний); 18. Коренной подшипник (верхний); 19. Упорный подшипник; 20. Шпонка коленвала; 21. Болт шатуна; 22. Крышка шатуна; 23. Подшипник шатуна (нижний); 24. Коренной подшипник (нижний); 25. Коленвал; 26. Направляющая втулка (на моделях с АКП); 27. Сигнальный диск; 28. Задний сальник; 29. Ведущий диск (намоделяхсАКП); 30. Усилит, диск (на моделях с АКП); 31. Маховик (на моделях с МКП); 32. Крышка коренного подшипника; 33. Болт крышки коренного подшипника
