Замок передней двери — снятие и установка (Nissan Murano Z50)

Снятие

• Снимите отделочную панель передней двери.

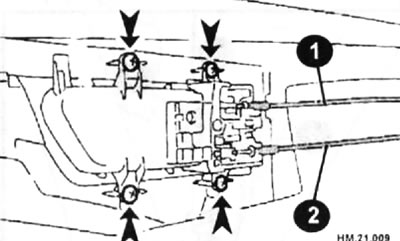

• Отсоедините трос кнопки внутренней ручки двери и трос кнопки блокировки замка от задней стороны отделочной панели передней двери.

• Снимите стекло передней двери и модуль передней двери.
• Снимите уплотнительную втулку двери и выкрутите болты крепления цилиндра замка на водительской двери или накладки наружной ручки двери на двери переднего пассажира (болты TORX Т30) из отверстия втулки (стрелки).

Внимание: Не прикладывайте избыточных усилий к болтам TORX Т30.

• Отделите соединительную тягу цилиндра замка двери от ручки. Если не можете найти цилиндр замка двери, перейдите к следующему пункту.

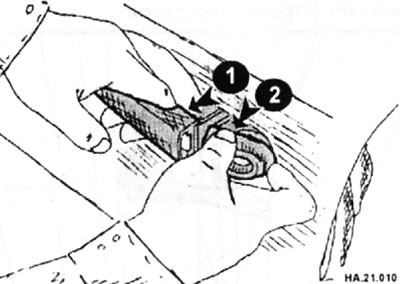

• Потянув наружную ручку двери (1), снимите цилиндр замка двери (2).

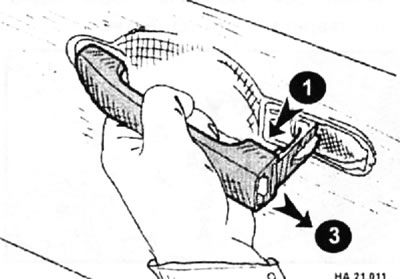

• Для снятия наружной ручки двери (1) потяните за нее и потяните ручку в направлении задней части автомобиля (стрелка 3 на рис. НА.21.01 1).
• Снимите переднюю и заднюю прокладки.

• Открутите болты с головками TORX (Т30) и снимите замок двери.
• Открутите болт с головкой TORX (Т30) на кронштейне наружной ручки двери.
• Для снятия кронштейна наружной ручки двери нажмите на него и сдвиньте его в направлении задней части автомобиля.
• Отсоедините штекер исполнительного механизма замка двери и снимите замок двери.
• Разделите соединение троса на наружной ручке двери.

Установка

Установка производится в порядке, обратном снятию.

Внимание: При установке каждой тяги поворачивайте фиксатор тяги до тех пор, пока он не защелкнется.

Задняя подъемная дверь

Регулировка положения двери

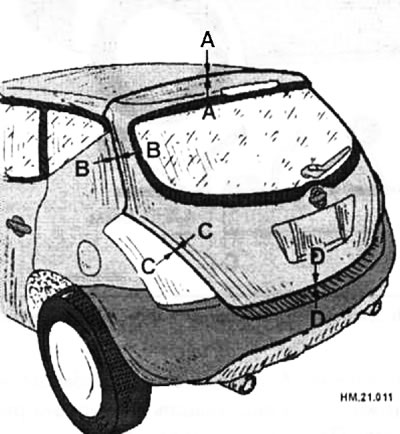

Зазоры между дверью и кузовом автомобиля

Зазоры между задней подъемной дверью и кузовом автомобиля должны составлять следующие значения:

Зазор А: 4,5-8,5 мм.

Зазор В: 4,0-8,0 мм.

Зазор С: 4,3-8,3 мм.

Зазор D: 5,0-9,0 мм.

• Для закрытия задней подъемной двери при ослабленном фиксаторе ослабьте болты крепления петель двери.

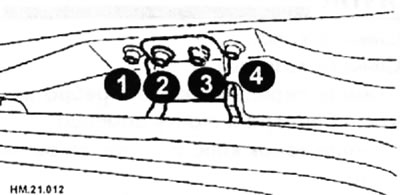

Внимание: Не ослабляйте болты крепления петли 1 и 4.

• Слегка закройте заднюю подъемную дверь и отрегулируйте ее высоту, после чего откройте дверь и затяните болты крепления фиксатора замка двери требуемым моментом.

Снятие

Внимание: Перед началом работы с деталями дополнительной системы безопасности (SRS) выключите зажигание, отсоедините оба провода от аккумуляторной батареи и подождите не менее 3 минут.

• Снимите облицовку потолка.
• Отсоедините штекер жгута проводов задней подъемной двери.
• Снимите крышку дополнительного (верхнего) сигнала торможения.
• Отделите шланг стеклоомывателя от места его соединения.
• Снимите клейкую ленту, которая стягивает жгут проводов задней подъемной двери и жгут проводов боковой (оконной) подушки безопасности.

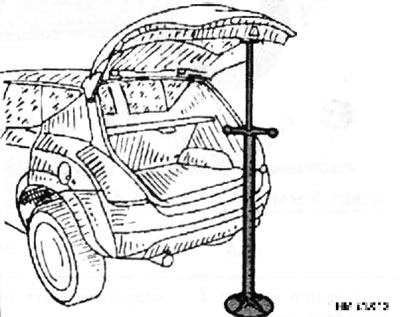

• Подоприте заднюю подъемную дверь с помощью подходящего предмета, чтобы предотвратить падение фиксатора.
• Если при снятии газонаполненного анализатора не поддерживать открытую заднюю подъемную дверь с помощью подходящей опоры, можно повредить детали кузова.

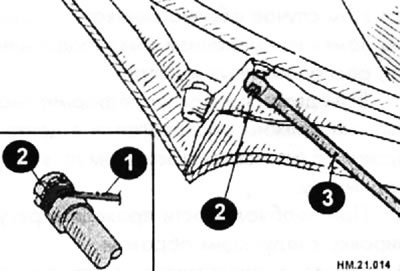

• Снимите газонаполненный амортизатор задней подъемной двери. Для этого приподнимите отверткой (1) «собачку» (2) и отсоедините шток амортизатора (3).

• Открутите болты крепления петель от задней подъемной двери и снимите дверь.

Внимание: He ослабляйте болты 1 и 4 крепления петли, см. рис. НМ.21.012 выше.

Установка

Установка производится в порядке, обратном снятию. После установки проверьте работу двери и проведите регулировку положения двери.

Проверка

• Проверьте, есть ли необычные шумы при попытках закрытия и открытия двери.
• Проверьте, нет ли следов износа и повреждений на деталях.
• Нанесите смазку на движущиеся части петель.

Снятие и установка фиксатора задней подъемной двери

• Снимите нижнюю часть отделки багажного отсека.
• Открутите винты крепления и снимите фиксатор с автомобиля.
• Установка производится в порядке, обратном снятию.
• После установки проведите регулировку положения фиксатора.
