Стояночный тормоз — снятие и установка (Nissan Murano Z50)

0
Оглавление: Снятие ↓ Установка ↓ Снятие ↓ Проверка ↓ Установка ↓
Управляемый тросом стояночный (аварийный) тормоз является полностью отдельной независимой системой, действующей только на задние колеса. Если нажать на педаль в кабине, то тросы, идущие к задней части автомобиля, приведут в действие два комплекта тормозных колодок. Эти колодки раздвинутся и упрутся в расточенную поверхность внутри тормозного диска заднего колеса. Система должна быть постоянно отремонтирована и отрегулирована, чтобы удерживать автомобиль при его стоянке и быть готовой к аварийному использованию при необходимости.

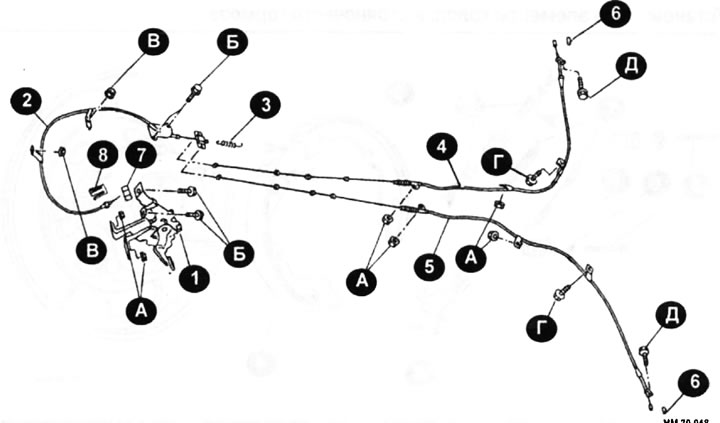

Установочные элементы управления стояночным тормозом



1 — кронштейн педали в сборе; 2 — передний трос; 3 — возвратная пружина; 4 — правый задний трос; 5…

1 — кронштейн педали в сборе; 2 — передний трос; 3 — возвратная пружина; 4 — правый задний трос; 5 — левый задний трос; 6 — штифт; 7 — регулировочная гайка; 8 — колпачок пружины; А, В — гайки крепления; Б, Г, Д — болты крепления.


Тросы



Тросы нуждаются в замене, когда их необходимо достаточно часто регулировать для компенсации, увеличивающейся вследствие растяжения длины троса. Обычно систему стояночного тормоза нужно регулировать не чаще одного раза в год, однако, если регулировка требуется ежемесячно, то трос подлежит замене.


Снятие


  • Поднимите автомобиль и надежно подоприте его.
  • Снимите оба задних колеса.
  • Снимите пластину порога передней двери со стороны водителя.
  • Снимите боковую кайму передней части кузова со стороны водителя.
  • Снимите нижнюю часть передней панели со стороны водителя.
  • Снимите боковую отделку передней панели со стороны водителя.
  • Снимите левый боковой вентилятор.
  • Снимите винт крепления стойки блока реле.
  • Отсоедините штекер выключателя контрольной лампы стояночного тормоза.


[Информация получена с сайта: nissanbook]

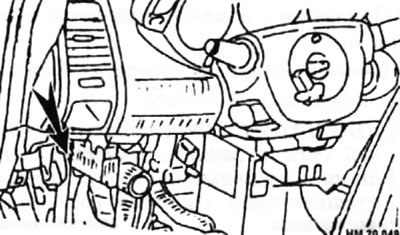

Отсоедините штекер выключателя контрольной лампы стояночного тормоза.

  • Снимите регулировочную гайку, указанную стрелкой на рисунке.
  • Окрутите болты и гайки крепления кронштейна педали и снимите кронштейн в сборе.
  • Снимите центральную консоль.
  • Открутите болты и гайки крепления переднего троса и снимите передний трос с автомобиля.
  • Снимите центральный глушитель.
  • Полноприводные модели: снимите карданный вал.
  • Снимите суппорт левого колеса и подвесьте его в стороне. Будьте осторожны, не пережмите шланги и трубки.
  • Снимите тормозной диск. Не снимайте ступицу.
  • Выполните предыдущие две операции на правом колесе.
  • Снимите задний трос с коленчатого рычага.
  • Снимите болты и гайки крепления правого и левого задних тросов и снимите правый и левый задние тросы.

Установка


  • Установка производится в порядке, обратном снятию с учетом следующего.

Внимание: Регулировочная гайка повторному использованию не подлежит.



  • Установите через резиновую втулку в полу новый трос. Убедитесь, что резиновая втулка сидит правильно.
  • Всегда устанавливайте только новую регулировочную гайку.
  • При подсоединении тросов на гайки крепления нанесите тонким слоем термостойкую графитовую смазку.
  • Затяните гайки А и болты Б моментом 10,8-14,6 Н·м; болты крепления В моментом 8,3-11,3 Н·м; болты крепления Г моментом 17,5-23,7 Н·м, болты крепления Д моментом 21-28,2 Н·м.
  • Отрегулируйте стояночный тормоз.

Колодки стояночного тормоза

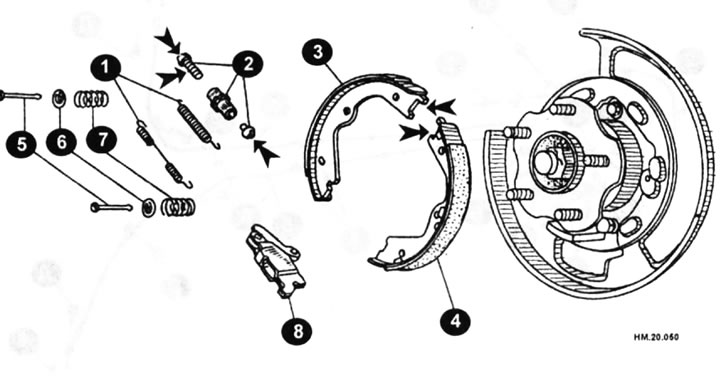

Установочные элементы колодки стояночного тормоза



1 — возвратная пружина; 2 — регулятор в сборе; 3 — колодка (ведомая); 4 — колодка (ведущая); 5 —…

1 — возвратная пружина; 2 — регулятор в сборе; 3 — колодка (ведомая); 4 — колодка (ведущая); 5 — штифт для предотвращения дребезга; 6 — держатель; 7 — пружина для предотвращения дребезга; 8 — коленчатый рычаг.


Снятие


  • Поднимите и надежно подоприте автомобиль.
  • Снимите то заднее колесо, с которым вы собираетесь работать.

Внимание: Очистите тормозной диск и заднюю пластину от пыли с помощью пылесоса. Не выдувайте пыль сжатым воздухом!

  • Снимите тормозной диск, при этом педаль стояночного тормоза должна находиться в полностью отпущенном положении.

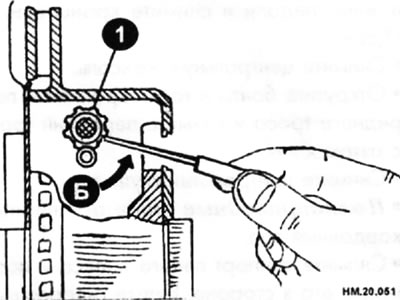

Снимите тормозной диск, при этом педаль стояночного тормоза должна находиться в полностью…

  • Если тормозной диск сразу снять не удается, то закрепите тормозной диск с помощью гаек крепления колеса и снимите заглушку с диска. Сведите тормозные колодки и освободите диск с помощью отвертки, провернув колесико регулятора (1) в направлении Б, а затем снимите диск.
  • Снимите специальными плоскогубцами для пружин тормозов одну стяжную пружину с колодок.
  • Если плоскогубец нет, то можно воспользоваться простым приспособлением, изготовленным самостоятельно из сталистой проволоки диаметром 1,5-2,0 мм.

Если плоскогубец нет, то можно воспользоваться простым приспособлением, изготовленным…

  • Снимите колодки с автомобиля, пометив их расположение и положение регулировочного устройства.

Проверка


  • Проверьте толщину рабочего слоя накладок тормозных колодок.

♦ Стандартная толщина: 3,2 мм.


♦ Предельно допустимая толщина: 1,5 мм.
  • Определите внутренний диаметр тормозного барабана.

♦ Стандартное значение внутреннего диаметра: 190 мм.

♦ Максимально допустимое значение внутреннего диаметра: 191 мм.
  • Проверьте поверхность тормозного барабана, контактирующую с колодками, на наличие чрезмерного износа и повреждений.
  • Проверьте штифт для предотвращения дребезга на наличие износа и коррозии.
  • Проверьте возвратную пружину на ослабление.
  • Проверьте, равномерно ли перемещается регулятор.
  • Проверьте визуально и с помощью штангенциркуля наличие избыточного износа, трещин и повреждений внутри тормозного барабана.

Установка



Установка производится в порядке, обратном снятию, с учетом следующего.
  • При сборке нанесите смазку для тормозов RBC (Poly Butyl Cuprysil) или силиконовую смазку в те места, которые показаны на рисунке с изображением деталей стояночного тормоза стрелками.
  • Нанесите эту же смазку на колесный щиток тормозного механизма в местах, обозначенных на рисунке стрелками.

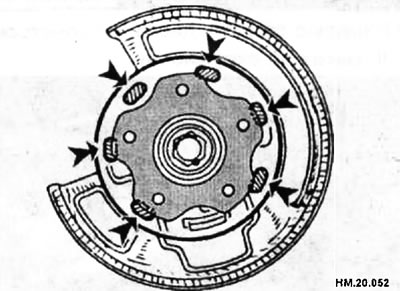

Нанесите эту же смазку на колесный щиток тормозного механизма в местах, обозначенных на рисунке…

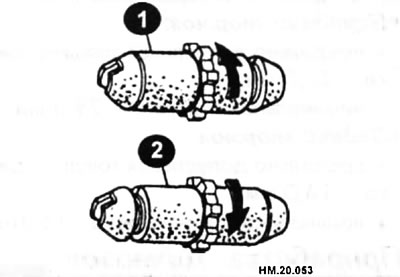

  • Между тормозными механизмами левого и правого колес существует различие в ориентации регуляторов. Соберите регулятор так, чтобы его резьбовая часть выдвигалась при вращении регулятора в направлении, показанном стрелкой.


1 — тормозной механизм правого колеса; 2 — тормозной механизм левого колеса.

1 — тормозной механизм правого колеса; 2 — тормозной механизм левого колеса.



  • Вращая регулятор, укоротите его.
  • При сборке регулятора нанесите на его резьбу смазку РВС (Poly Butyl Cuprysil) или силиконовую смазку.
  • Отрегулируйте ход педали стояночного тормоза.
  • После замены тормозных колодок, тормозных дисков или в том случае, если тормоза работают неправильно, проведите приработку тормозов.
  • Операция приработки тормозов производится на движущемся автомобиле. Режим движения должен быть следующим:

♦ Автомобиль движется вперед.

♦ Скорость автомобиля должна быть равна примерно 40 км/ч.

♦ Усилие нажатия на педаль стояночного тормоза должно составлять примерно 147 Н (15 кг).

♦ Торможение должно производиться на расстоянии примерно 100 м.
  • После операции приработки тормозов проверьте ход педали стояночного тормоза. Если величина хода (количество щелчков) отличается от стандартного значения (см. главу «Контрольные размеры и регулировочные данные автомобиля»), повторите регулировку.
  • Для предотвращения чрезмерного разогрева тормозных колодок после каждого этапа приработки дайте тормозам остынуть в течение примерно 5 минут. Не проводите операцию приработки слишком интенсивно, так как накладки тормозных колодок могут изнашиваться неравномерно или преждевременно.
