Автомобили оборудованы надувными подушками безопасности. Перед проведением работ рядом с датчиками удара, рулевой колонкой или передней панелью всегда отсоединяйте от аккумуляторной батареи сначала отрицательный провод, затем положительный провод и подождите еще 3 минуты, чтобы исключить возможность неожиданного раскрытия подушки безопасности, которое может послужить причиной травм.
Установочные элементы рулевого колеса
1 — контргайка рулевого колеса; 2 — пластмассовая заглушка; 3 — рулевое колесо; 4 — комбинированный переключатель и спиральный провод.
Снятие
- Установите передние колеса в положение прямолинейного движения.
- Отсоедините отрицательный, а затем положительный провод от аккумуляторной батареи.
- Подденьте и выньте две пластмассовые заглушки, закрывающие болты крепления модуля подушки безопасности водителя по бокам рулевого колеса.

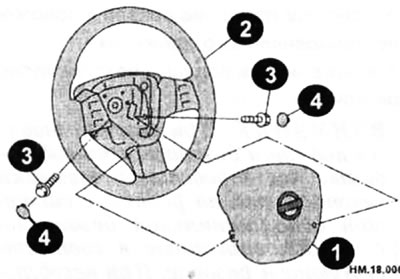

Установочные элементы модуля подушки безопасности
1 — модуль подушки безопасности водителя; 2 — рулевое колесо; 3 — болт TORX крепления модуля; 4 — пластмассовая заглушка.

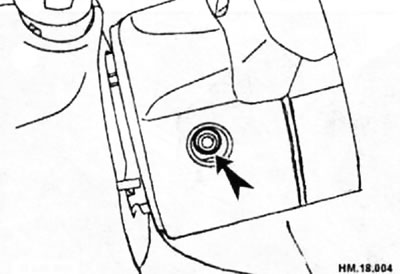

- Отверните при помощи головки TORX болты крепления модуля подушки безопасности (стрелка), расположенные слева и справа.

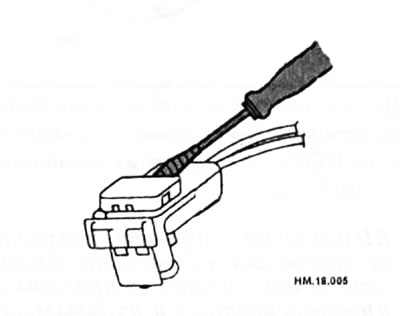

- Приподнимите модуль подушки безопасности и отсоедините электрический штекер. Для этого вставьте тонкую отвертку, конец которой обмотан клейкой лентой, в выемку и поднимите фиксатор.
- Отложите подушку безопасности в сторону.
Внимание: При работе с модулем подушки безопасности всегда держите декоративную панель так, чтобы она не была направлена в вашу сторону. Никогда не кладите модуль подушки безопасности на верстак или на другую поверхность так, чтобы его декоративная панель была направлена вниз. Всегда располагайте модуль подушки безопасности в безопасном месте декоративной панелью вверх.
- Отсоедините штекер переключателя на рулевой колонке и открутите контргайку рулевого колеса.

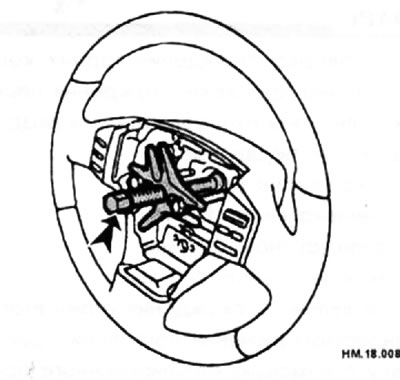

- Для снятия рулевого колеса воспользуйтесь съемником (стрелка).
Внимание: Для снятия рулевого колеса не стучите молотком по рулевому валу и не перетягивайте съемник на рулевом колесе.
Установка
Установка производится в порядке, обратном снятию.

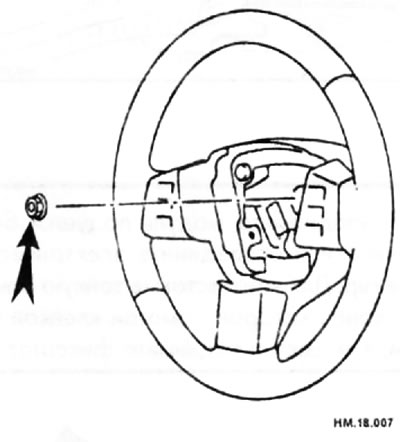

- Затяните гайку крепления рулевого колеса (стрелка) моментом 30-39 Н·м.
- Для закрепления модуля подушки безопасности установите новые специальные болты (TORX) и затяните их моментом 4,9-13,7 Н·м.
Внимание: Провода подушки безопасности не должны быть защемлены между спиральным проводом подушки и рулевым колесом. Кроме этого, перед установкой рулевого колеса спиральный провод подушки безопасности должен быть расположен правильно.

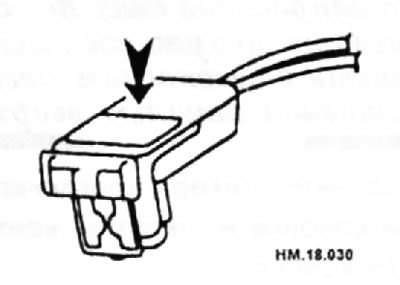

- Для подсоединения электрического штекера подушки безопасности прижмите фиксатор (стрелка).
