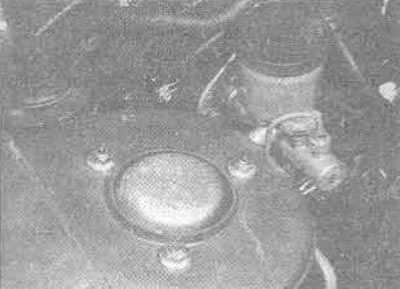

6.1. Гайки верхнего крепления стойки передней подвески
2. Примените ручной тормоз, поднимите перед автомобиля. Снимите колесо.
3. Снимите пружинный хомут и выпустите гибкий тормозной шланг из подвески распорки.
4. Открутите стопорные гайки, снимите два болта крепления элемента ступицы к распорке подвески.
5. На автомобилях с нерегулируемой подвеской, открутите три гайки верхнего крепления распорки подвески, извлеките стойку из-под переднего крыла.
6. На автомобилях с регулируемой подвеской, отсоедините электропроводку исполнительного механизма стойки (см. Рис. 10.11). Открутите три гайки верхнего крепления распорки подвески и зафиксируйте стойки, разъедините электропроводку исполнительного механизма от стержня поршня стойки, сжимая вместе верхнюю крышка в точках 'А', показанных на рис. 10.12. Уберите верхнюю крышку и прокладку (где используется) и достаньте стойку из-под переднего крыла.

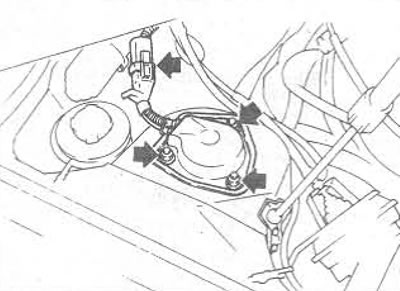

Рис. 10.11. Регулируемая стойка подвески - гайки верхнего крепления и соединитель электропроводки исполнительного механизма отмечены стрелками

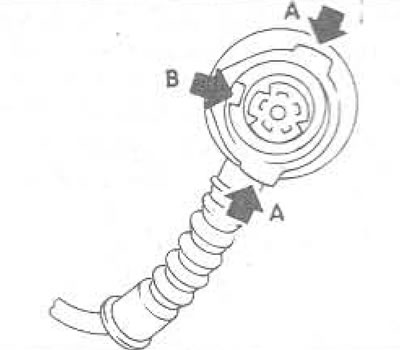

Рис. 10.12. Верхняя крышка регулируемой стойки подвески - для снятия сожмите вместе в точках 'А', 'В' - направляющая при установке
7. При сборке, полностью очистите область подкрылка и крепежный элемент ступицы вокруг стойки.
8. На автомобилях с нерегулируемой подвеской установите прокладку (где используется) и верхнюю крышку стойки, затем приставьте стойку к крепежному элементу ступицы и крылу. Установите три гайки верхнего крепления, затем вставьте два нижних стяжных болта с передней стороны к задней, установите стопорные гайки.
9. На автомобилях с регулируемой подвеской, приставьте стойку к крылу и крепежному элементу ступицы, следите, чтобы верхние крепления стойки были установлены как показано на рис. 10.13. Установите прокладку (где используется), и соедините верхнюю крышку со стержнем поршня стойки, используя квадратный выступ ('В' на рис. 10.12) как направляющую. Установите три гайки верхнего крепления, вставьте два нижних стяжных болта с передней стороны к задней, установите стопорные гайки, соедините электропроводку к исполнительному механизму стойки.

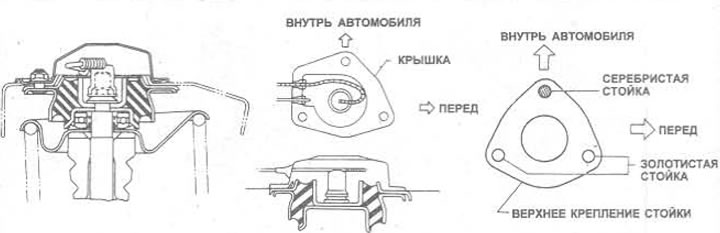

Рис. 10.13. Детали верхнего крепления регулируемой стойки подвески
10. На всех автомобилях, зажмите гайки верхнего крепления стойки и нижние болты (фото) усилием затяжки, регламентированным Спецификацией.

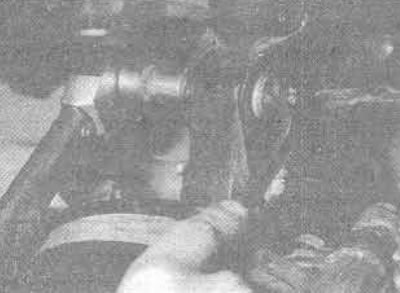

6.10. Зажмите гайки крепления стойки подвески к крепежному элементу ступицы
11. Установите трубку магистрата высокого давления тормозной системы на стойку подвески, закрепите ее пружинной скобой.
12. Установите колесо и опустите автомобиль на землю.
13. Может потребоваться проверить установку колес и углы поворота (см. Главу 36 из этого Раздела).
