Генератор Mitsubishi

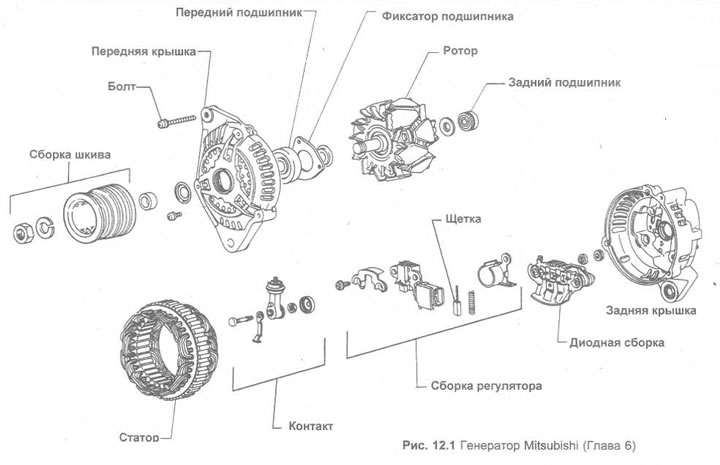

Рис. 12.1. Генератор Mitsubishi
1. Снимите генератор, как описано выше.
2. Открутите гайку шкива, снимите пружинную шайбу, шкив и металлический щит.
3. Пометьте расположение передней и задней крышек и статора относительно друг друга.
4. Открутите стяжные болты, снимите переднюю крышку с оси ротора, затем металлический щит и прокладку.
5. Снимите ротор с задней крышки и статора.
6. Снимите крышку, открутите стопорную гайку, крепящую расширенный зажим «В» к задней крышке, снимите зажим. Изнутри сборки задней крышки и статора открутите три винта и снимите заднюю крышку со статора. Снимите пластиковый щит.
7. Теперь можно проверить длину щеток. Линия предельного износа на каждой щетке соответствует- минимальной длине щетки, данной в Спецификациях (Рис. 12.2).

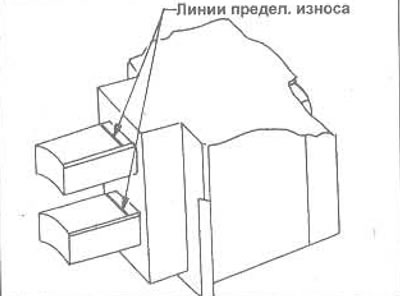

Рис. 12.2. Метки предельного износа щеток генератора
8. Если щетки требуют замены, снимите изолятор. Распаяйте провода, старайтесь не перегревать щетки. Замените пружины щеток вместе со щетками.
9. Припаяйте провода в положении меток предельного износа на 2 мм от держателя.
10. Вытрите кольца генератора спиртом, если они очень грязные - используйте мелкую наждачную бумагу.
11. Сборка проводится в обратном порядке.
Оригинал текста на сайте: nissanbook.ru
Генератор Lucas/Magneti

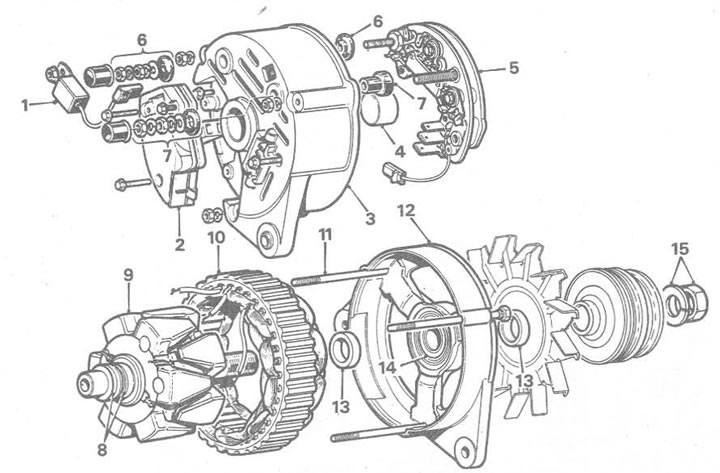

Рис. 12.3. Генератор Lucas/Magneti Marelli: 1. Сглаживающий конденсатор; 2. Сборка регулятор напряжения/щеткодержатель; 3. Кольцо скольжения; 4. Подшипник; 5. Узел выпрямителя; 6. Изоляционная шайба; 7. Главный выходной контакт и изолирующая шайба; 8. Кольца генератора; 9. Ротор; 10. Статор; 11. Стяжные болты; 12. Подвеска стороны привода; 13. Прокладки; 14. Подшипник стороны привода; 15. Гайка шкива и прокладки.
Marelli
12. Щетки и регулятор напряжения можно заменить не снимая генератор с двигателя. Всегда разъединяйте отрицательный провод аккумулятора перед работой.
13. Открутите три малых винта, крепящие регулятор и сборку щеткодержателя к заду генератора.
14. Поднимите сборку. Разъедините зажим электропроводки, снимите регулятор и щеткодержатель с генератора.
15. Измерьте длину щеток, выходящих из щеткодержателя, замените щеткодержатель и сборку регулятора, если щетки изношены или имеют длину, меньше данной в Спецификациях.
16. Очистите кольца генератора.
17. Установите сборку щеткодержателя и регулятора, закрутите ее тремя винтами. Если генератор находится на транспортном средстве, подсоедините отрицательный провод аккумулятора.
