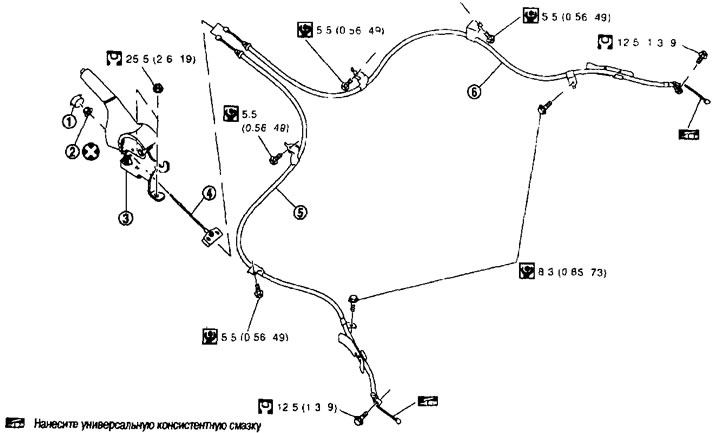

Управление стояночным тормозом. 1. Заглушка отверстия регулятора; 2. Регулировочная гайка; 3. Рычаг стояночного тормоза в сборе; 4. Передний трос; 5. Задний левый трос; 6. Задний правый трос.
Снятие и установка
Снятие
1. Снимите задние колеса.
2. Снимите центральную консоль. См. главу «Оснащение салона и наружной части кузова».
3. Отсоедините разъем от выключателя контрольной лампы стояночного тормоза.
4. Снимите заглушку регулировочного отверстия, открутите регулировочную гайку и ослабьте передний трос.
5. Снимите рычаг стояночного тормоза в сборе.
6. Снимите тепловой экран и центральный глушитель. См. главу «Акселератор, топливная система и система выпуска».
7. Отделите передним трос от заднего и снимите его.
8. Снимите колодку стояночного тормоза и отсоедините задний трос от коленчатого рычага. См. ниже.
9. Открутите крепежные болты заднего троса и снимите задний трос с автомобиля.
Установка
Установка выполняется в порядке обратном снятию.
Регулировка после установки
Отрегулируйте длину хода рычага стояночного тормоза на требуемое количество щелчков.
