Снятие
Ступица колеса и колесный подшипник в сборе
1. Снимите колеса с автомобиля.
2. Снимите колесный датчик с корпуса оси. См. главу «Тормозная система».
3. Выверните крепежные болты из кронштейна суппорта. Подвесьте кронштейн суппорта так, чтобы он не мешал Вам работать. См. главу «Тормозная система».
Внимание. Не нажимайте на педаль тормоза после снятия тормозного суппорта.
4. Снимите тормозной диск. См. главу «Тормозная система».
Внимание:
- Перед снятием тормозного диска нанесите метки совмещения на тормозной диск и на ступицу колеса и колесный подшипник в сборе.
- Не уроните тормозной диск.

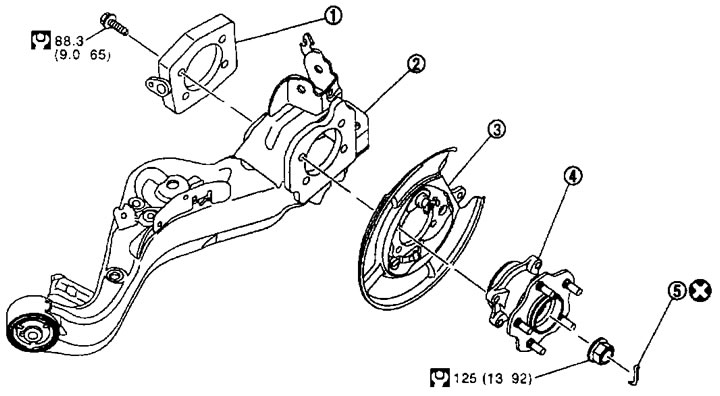

Ступица заднего колеса и корпус задней оси. 1. Корпус задней оси; 2. Рычаг подвески; 3. Грязеотражатепьный щит; 4. Ступица колеса и колесный подшипник в сборе; 5. Шплинт.
5. Выньте шплинт, затем ослабьте контргайку ступицы.

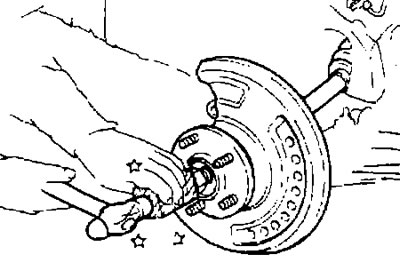

6. Отделите ступицу колеса и колесный подшипник в сборе от приводного вала слегка постукивая по торцу молотком, проложив деревянный брусок, затем открутите контргайку ступицы.
Внимание:
- Не сгибайте шарнир приводного вала на большой угол. Также не растягивайте чрезмерно скользящий шарнир.
- Не уроните приводной вал. Подоприте приводной вал корпусом, узлом шарнира, валом и т.д.
Примечание. Если после выполнения указанной процедуры не получается отделить ступицу колеса и колесный подшипник в сборе от приводного вала, воспользуйтесь подходящим съемником.
7. Снимите ступицу колеса и колесный подшипник в сборе.
Установка
Установка выполняется в порядке, обратном снятию.
Проверка после снятия
Проверьте, нет ли износа трещин и повреждений на ступице колеса и колесном подшипнике в сборе. При необходимости, замените.
Проверка после установки
Проверьте углы установки задних колес. См. ниже.
