Углы установки задних колес
| Развал градусы минуты (десятичные градусы) | Минимум | -1'20 (1,33') | |
| Номинал | -0'50 (0,83') | ||
| Максимум | 0'20(-0,33') | ||
| Общее схождение | Расстояние | Минимум | 0 мм |
| Номинал | Внутрь 2 мм | ||
| Максимум | Внутрь 4 мм | ||
| Угол (слева или справа) градусы минуты (десятичные градусы) | Минимум | 0'00 (0,00) | |
| Номинал | Внутрь 0'05' (0,08') | ||
| Максимум | Внутрь 0'10' (0,16') | ||
Приведенные значения измерены в ненагруженном состоянии.*
* Полная заправка топливом, охлаждающей жидкостью и моторным маслом. Запасное колесо, домкрат, инструменты и коврики в штатных местах.

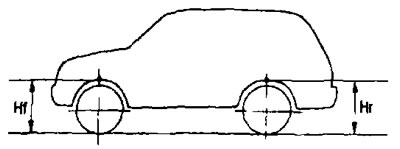

Высота колесных шин
| Применяется на модели | Размер шин | Спереди (Hf) | Сзади (Hr) |
| MR20DE(2WD) | 215/65R16 | 767 mm | 766 mm |
| 215/60R17 | 766 mm | 766 mm | |
| MR20DE(4WD) | 215/65R16 | 767 mm | 765 mm |
| 215/60R17 | 766 mm | 765 mm | |
| QR25DE (МКП) | 215/60R17 | 765 mm | 765 mm |
| QR25DE (CVT) | 215/60R17 | 763 mm | 765 mm |
Приведенные значения измерены в ненагруженном состоянии.*
*Полная заправка топливом, охлаждающей жидкостью и моторным маслом. Запасное колесо, домкрат, инструменты и коврики в штатных местах.
