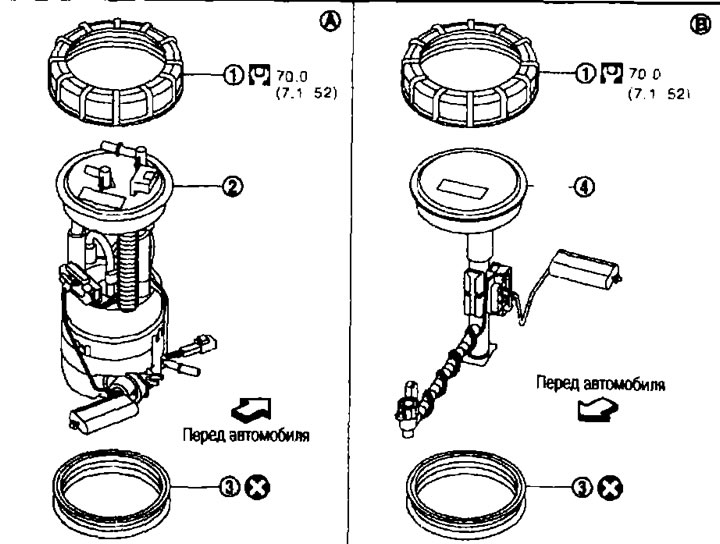

Датчик уровня топлива топливный фильтр и топливный насос в сборе. 1. Стопорное кольцо; 2. Датчик уровня топлива, топливный фильтр и топливный насос в сборе; 3. Кольцевое уплотнение; 4. Промежуточный датчик уровня топлива; А. С правой стороны; В. С левой стороны.
Внимание. Не снимайте и не разбирайте компоненты, если на это нет указаний на рисунке.
Снятие и установка
Снятие

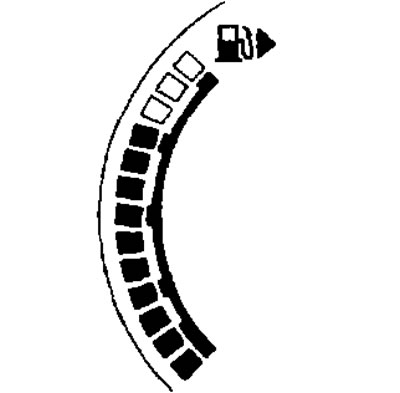

1. Проверьте уровень топлива. Если указатель показывает уровень больше, чем на рисунке (полный или почти полный бак), слейте топливо из бака и доведите показания указателя до уровня показанного на рисунке или меньше.
Примечание. Слив топлива производится для того, чтобы не пролить топливо при снятии датчика уровня топлива, топливного фильтра и топливного насоса в сборе т.к. уровень топлива выше установочной поверхности датчика.
- Ориентировочно, уровень топлива опускается до уровня показанного на рисунке или ниже после слива из бака приблизительно 15 л топлива.
- В случае, если топливный насос не действует, выполните следующее:
а. Вставьте шланг диаметром менее 20 мм в трубу наливной горловины через отверстие и слейте топливо из трубы наливной горловины.
b. Отсоедините шланг наливной горловины от трубы наливной горловины. См.ниже.
с. Вставьте шланг в топливный бак через шланг наливной горловины и слейте топливо из топливного бака.
2. Сбросьте давление топлива в топливопроводах. См. главу «Система управления двигателем».
3. Откройте дверку наливной горловины топливного бака.
4. Снимите крышку наливной горловины и сбросьте давление внутри топливного бака.
5. Снимите подушку заднего сиденья См. главу «Оснащение салона и наружной части кузова».
6. Выньте крышку из смотрового лючка.
- Снимите крышку, повернув зажимы на 90° по часовой стрелке при помощи отвертки.

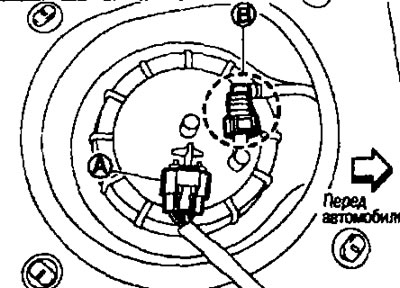

7. Отсоедините разъем (А) и быстро съемный штуцер (В).
Отсоедините быстросъемный штуцер следующим образом:

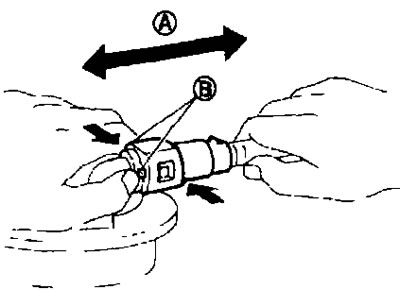

- Возьмитесь за штуцер с двух сторон, вдавите защелки и снимите его.
А. Потяните; В. Вдавите защелки.
- Если штуцер прилип к трубке основного датчика уровня топлива пошевелите их несколько раз взад вперед, пока они не высвободятся. Затем отсоедините их потянув в разные стороны.

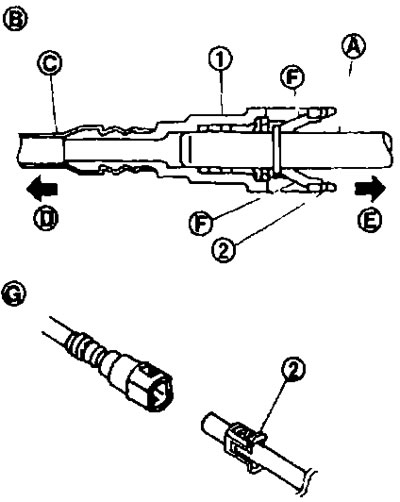

Внимание. Быстросъемный штуцер (1) можно отсоединить, когда защелки (F) полностью утоплены. Не перекручивайте его больше, чем требуется.
В. Соединение (поперечный разрез); D. К топливопроводу под днищем; Е. К топливному баку; G. Отсоединение.
- Не отсоединяйте быстросъемный штуцер при помощи каких-либо инструментов.
- Предохраняйте пластиковую трубку (С) от воздействия тепла. Особенно, при проведении сварочных работ вблизи трубки.
- Не допускайте попадания на пластиковую трубку кислото-содержащих жидкостей, напр., электролите аккумулятора и т.п.
- Не сгибайте и не перекручивайте пластиковую трубку при подсоединении и отсоединении.
- Не снимайте фиксатор (2) с жесткой трубки (или эквивалентной) (А), за исключением случаев замены пластиковой трубки или фиксатора.
- При замене пластиковой трубки или жесткой трубки (или эквивалентной) также замените и фиксатор. Цвет фиксатора: Коричневый.

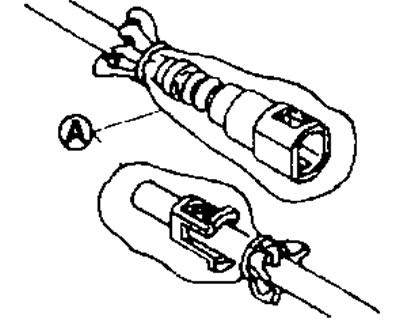

- Для сохранения участка подсоединения в чистоте и во избежание повреждения и попадание посторонних частиц, закупорьте отверстия отсоединенных трубок заглушками или полностью закройте пластиковыми мешками (А).

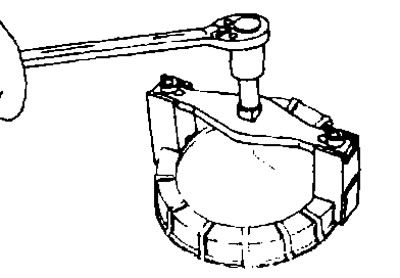

- Выверните стопорное кольцо при помощи ключа (подходящий специнструмент).
Примечание. Для упрощения последующей установки, нанесите метки совмещения на стопорное кольцо, топливный насос в сборе и топливный бак.

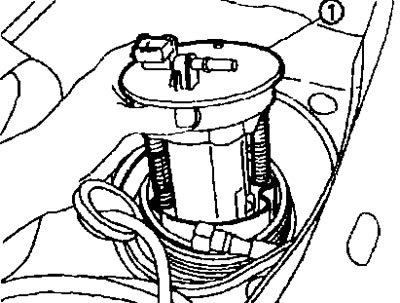

9. Приподнимите датчик уровня топлива, топливный фильтр и топливный насос в сборе (1) и отсоедините топливную трубку и разъем.
Внимание:
- Не сгибайте рычажок поплавке при снятии.
- Избегайте попадания остатков топлива внутрь. Вынимайте под прямым углом, поддерживая при помощи тряпки.
- Не ударяйте и не роняйте компоненты.
10. Приподнимите промежуточный датчик уровня топлива.
Внимание:
- Не отсоединяйте топливную трубку от промежуточного датчика уровня топлива в сборе.
- Не сгибайте рычажок поплавка при снятии.
- Избегайте попадания остатков топлива внутрь. Вынимайте под прямым углом, поддерживая при помощи тряпки.
- Не ударяйте и не роняйте компоненты.
Установка
Установка выполняется в порядке, обратном снятию с учетом следующего:
Датчик уровня топлива, топливный фильтр и топливный насос в сборе и промежуточный датчик уровня топлива в сборе.
1. Поставьте кольцевое уплотнение на топливный бак, не перекручивая его.
2. Установите датчик уровня топлива совместив метки (А) на датчике и (В) на топливном баке, как показ. на рис.
Примечание:
- На рисунке показан датчик уровня топлива, топливный фильтр и топливный насос в сборе со стороны топливного бака.
- Метка совмещения для промежуточного датчика уровня топлива в сборе расположена спереди топливного бака.
Информация скопирована с портала [NissanBook.ru]
Быстросъемный штуцер
Подсоедините быстросъемный штуцер топливной трубки следующим образом:
1. Убедитесь, что внутри и вокруг топливной трубки и быстросъемного штуцера нет повреждении и отложений посторонних частиц.
2. Отцентрируйте штуцер с трубкой, затем вставьте штуцер под прямым углом в трубку до щелчка.
3. После подсоединения убедитесь, что соединение надежное выполнив следующие операции:
- Проведите визуальную проверку и убедитесь, что обе защелки зафиксировались в штуцере.

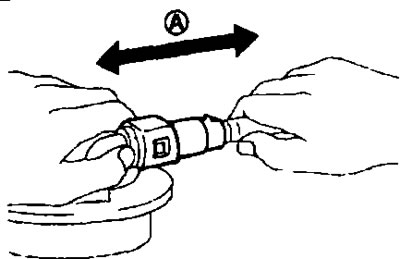

- Потяните (А) за трубку и штуцер и проверьте надежность соединения.
Крышка смотрового точка
Перед установкой крышки убедитесь, что на установочном участке нет утечек топлива. См. ниже.
1. Установите крышку смотрового лючка меткой переда (стрелкой) в сторону переда автомобиля.
2. Зафиксируйте зажимы, повернув их против часовой стрелки.
Проверка после установки
Проверьте, нет ли утечек топлива следующим образом:
1. Поверните ключ зажигания в положение «ON» (не запуская двигатель). Создав давление в топливопроводах проверьте, нет ли утечек топлива на стыках.
2. Запустите двигатель. Дайте поработать двигателю на оборотах х.х. и проверьте, нет ли утечек топлива на стыках топливопроводов.
