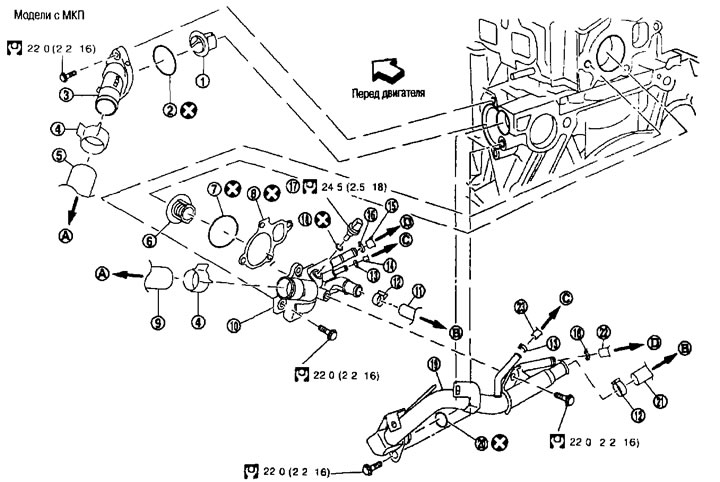

Модели с МКП 1. Термостат; 2. Кольцевое уплотнение; 3. Впускной патрубок; 4. Хомут; 5. Шланг радиатора (нижний); 6. Водяной распределительный клапан; 7. Кольцевое уплотнение; 8. Прокладка; 9. Шланг радиатора (верхний); 10. Корпус водяного распределительного клапана (выпускной патрубок); 11. Шланг отопителя; 12. Хомут; 13. Хомут; 14. Водяной шланг; 15. Водяной шланг; 16. Хомут; 17. Датчик температуры охлаждающей жидкости двигателя; 18. Шайба; 19. Трубка отопителя; 20. Кольцевое уплотнение; 21. Шланг отопителя; 22. Водяной шланг; 23. Водяной шланг; А. К радиатору; В. К отопителю; С. К электроприводу дроссельной заслонки; D. К масляному радиатору.

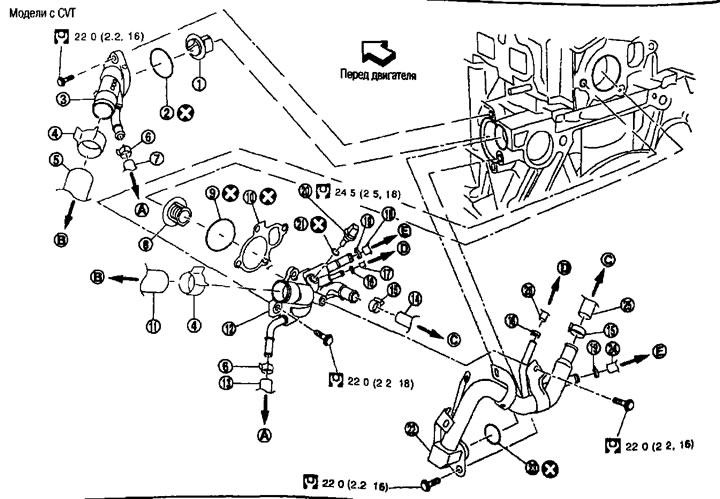

Модели с CVT 1. Термостат; 2. Кольцевое уплотнение; 3. Впускной патрубок; 4. Хомут; 5. Шланг радиатора (нижний); 6. Хомут; 7. Водяной шланг; 8. Водяной распределительный клапан; 9. Кольцевое уплотнение; 10. Прокладка; 11. Шланг радиатора (верхний); 12. Корпус водяного распределительного клапана (выпускной патрубок); 13. Водяной шланг; 14. Шланг отопителя; 15. Хомут; 16. Хомут; 17. Водяной шланг; 18. Водяной шланг; 19. Хомут; 20. Датчик температуры охлаждающей жидкости двигателя; 21. Шайба; 22. Трубка отопителя; 23. Кольцевое уплотнение; 24. Водяной шланг; 25. Шланг отопителя; 26. Водяной шланг; А. К радиатору жидкости CVT; В. К радиатору; С. К отопителю; D. К электроприводу дроссельной заслонки; Е. К масляному радиатору.
Снятие и установка
Снятие
1. Снимите аккумулятор. См. главу «Электрооборудование».
2. Отсоедините разъемы электропроводки в моторном отсеке со стороны блоков ТСМ и ЕСМ и сдвиньте электропроводку в сторону.
3. Снимите полку аккумулятора.
4. Снимите воздуховод и корпус воздухоочистителя в сборе. См. главу «Mеханическая часть двигателя».
5. Слейте охлаждающую жидкость двигателя. См. выше.
Внимание. Выполняйте эту операцию, когда двигатель холодный.
6. Отсоедините нижний шланг радиатора со стороны впускного патрубка. См. выше.
7. Отсоедините водяной шланг со стороны впускного патрубка (на моделях с CVT).
8. Снимите впускной патрубок и термостат.
9. Снимите водяной распределительный клапан следующим образом:
а. Отсоедините верхний шланг радиатора со стороны корпуса водяного распределительного клапана (выпускного патрубка).
b. Отсоедините разъем от датчика температуры охлаждающей жидкости двигателя.
с. Снимите щуп жидкости CVT и заливную трубу жидкости CVT. См. главу «Бесступенчатая автоматическая коробка передач (CVT)».
d. Отсоедините водяные шланги.
е. Отсоедините разъемы от подогреваемых датчиков кислорода и снимите зажимы электропроводки с трубки отопителя.
f. Отсоедините трубку и шланг отопителя.
g. После снятия корпуса водяного распределительного клапана (выпускного патрубка) снимите водяной распределительный клапан.
Установка
Установка выполняется в порядке обратном снятию с учетом следующего.
Термостат и водяной распределительный клапан

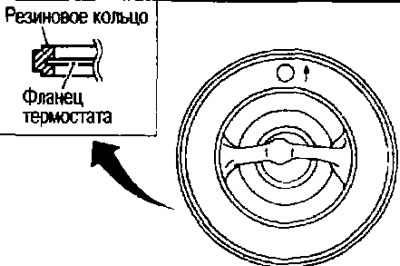

- Устанавливайте термостат и водяной распределительный клапан так, чтобы их фланцевые части надежно закрепились по всему периметру внутри резинового кольца. (На рисунке в качестве примера показан термостат).
Примечание. При установке водяного распределительного клапана применяется та же самая процедура.

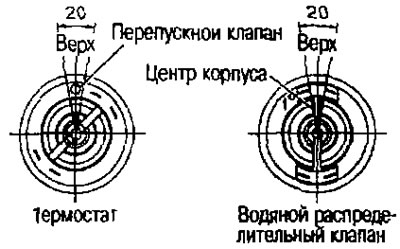

- Устанавливайте термостат перепускным клапаном вверх. (Отклонение положения может составлять порядка ±20°, как показано на рисунке).
- Устанавливайте водяной распределительный клапан стрелкой и центральной частью корпуса вверх. (Отклонение положения может составлять порядка ±20°, как показано на рисунке).
Установка трубки отопителя
- Сначала нанесите нейтральное моющее средство на кольцевое уплотнение, затем быстро вставьте трубку в блок цилиндров.
Проверка после снятия

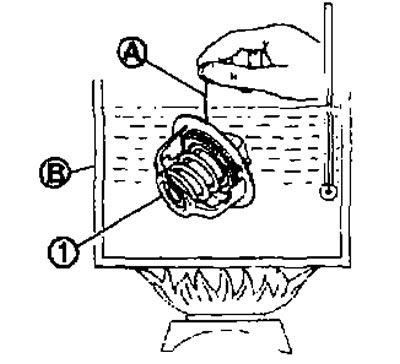

- Привяжите нитку (А) так, чтобы она закрепилась за рабочие части термостата (1) и водяного распределительного клапана. Полностью погрузите их в емкость (В) с водой. Подогрейте встряхивая (На рисунке, в качестве примера показан термостат).
- Температура открывания клапана -это температура, при которой клапан открывается и падает с нитки.
- Продолжайте нагревать. Проверьте высоту подъема при полном открывании.
Примечание. Стандартная температура высоты подъема при полном открывании водяного распределительного клапана - справочное значение.
- После проверки высоты подъема при полном открывании уменьшите температуру воды и проверьте температуру закрывания клапана.
Стандарт
Термостат. См. ниже п. «Технические данные и спецификации».
Водяной распределительный клапан. См. ниже п. «Технические денные и спецификации».
- Если измеренные значения отличаются от нормы, замените термостат или водяной распределительный клапан, либо и тот и другой.
Проверка после установки
- Проверьте, нет ли утечки охлаждающей жидкости, создав давление при помощи переходника (подходящий специнструмент) и насоса (подходящий специнструмент). См. выше.
- Запустите двигатель и прогрейте его. Проведите визуальную проверку и убедитесь, что нет утечки охлаждающей жидкости.
