Зняцце
- Уключыце шклоачышчальнік і затым выключыце яго, каб шчоткі знаходзіліся ў становішчы аўтаматычнага прыпынку.
- Зніміце каўпачкі рычагоў шклоачышчальніка, адкруціце гайкі мацавання і зніміце рычагі.
- Зніміце вечка панэлі перад ветравым шклом.
- Зніміце трубкі стеклоомывателя.
- Адлучыце электрычны штэкер электрарухавіка шклоачышчальніка.

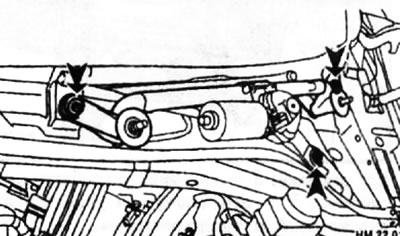

- Адкруціце балты мацавання электрарухавіка і цяг шклоачышчальніка (стрэлкі) і зніміце электрарухавік з цягамі.
Ўстаноўка і рэгуляванне
- Вышмаруйце месцы злучэнняў цяг шклоачышчальніка з рамай шклоачышчальніка кансістэнтнай змазкай.
- Усталюеце электрарухавік і цягі шклоачышчальніка на аўтамабіль. Зацягніце ніты мацавання момантам 3,8-5,1 Н·м.
- Падлучыце электрычны штэкер да электрарухавіка. Для працы электра рухавіка уключыце шклоачышчальнік, а затым выключыце яго (каб электрарухавік спыніўся аўтаматычна).
- Падлучыце трубкі стеклоомывателя.
- Усталюеце вечка панэлі перад ветравым шклом.

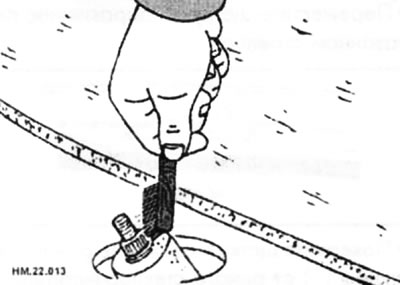

- Ачысціце ўчастак шарніра шчоткай. Гэта паменшыць верагоднасць паслаблення рычагоў шклоачышчальніка.
- Перад усталёўкай рычагоў уключыце шклоачышчальнік і затым выключыце яго (каб рухавік шклоачышчальніка спыніўся аўтаматычна).
- Прыцісніце рычаг шклоачышчальніка на шарнірны вал. Пры гэтым неабходна звярнуць увагу на сумяшчэнне шлицев.

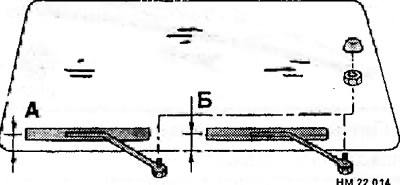

- Падніміце шчоткі ўгару і затым усталюеце іх на паверхню шкла такім чынам, каб перад зацягваннем гаек мацавання цэнтральныя часткі шчотак размяшчаліся на адлегласцях А і Бы ад ніжняй абзы ветравога шкла.
- Брызніце на шкло якая чысціць вадкасцю. Уключыце шклоачышчальнік і затым выключыце яго.
- Пераканайцеся, што шчоткі шклоачышчальніка спыняюцца ў палажэннях, якія адпавядаюць зазорам А і Б.
Зазор А: 36,6-51,6 мм.
Зазор Б: 40,4-55,4 мм.
- Зацягніце гайкі мацавання рычагоў шклоачышчальніка момантам 20,6-26,4 Н·м.
- Усталюеце каўпачкі рычагоў шклоачышчальніка.
Увага: Не губляйце электрарухавік шклоачышчальніка і не дапушчайце яго кантакту з іншымі дэталямі. Праверыце наяўнасць змазкі на рычагах і ў злучэннях цяг шклоачышчальніка Пры неабходнасці дадайце змазку.

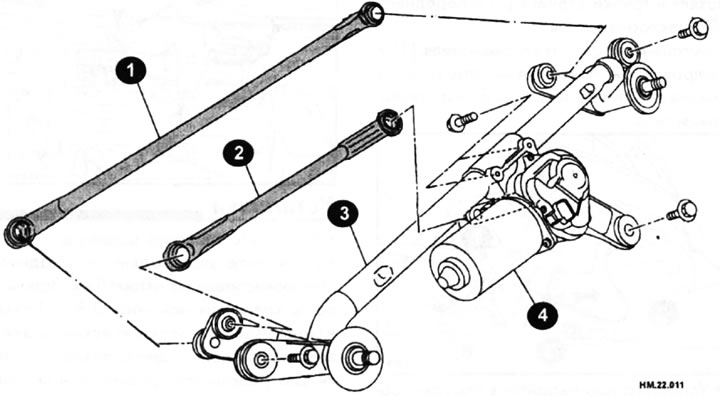

Цягі пярэдняга шклоачышчальніка
1 — цяга шклоачышчальніка №1; 2 - цяга шклоачышчальніка №2, 3 - рама шклоачышчальніка; 4 - электрарухавік шклоачышчальніка.
