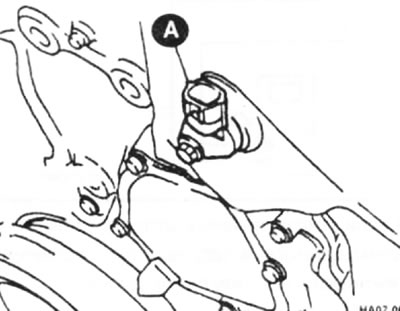

Месца знаходжання: датчык (А) знаходзіцца на пярэднім вечку рухавіка.
Прызначэнне: фіксуе сігнал нумара цыліндру.

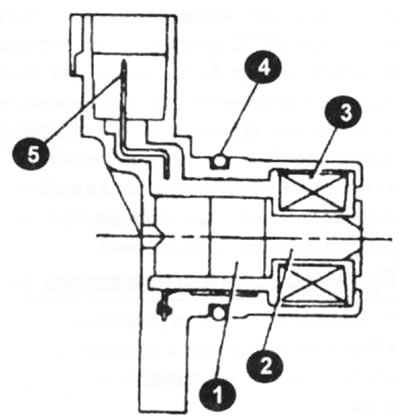

Прылада: датчык складаецца з магніта (1), стрыжня (2), шпулькі (3), ушчыльняльніка (4) і кантактаў (5).
Для вызначэння кода няспраўнасці датчыка прарабіце наступнае:
- Запусціце рухавік і дайце яму папрацаваць 5 секунд на халастых абарачэннях.
- Павярнуўшы ключ запальвання ў становішча OFF, пачакайце 3 секунды і павярніце яго ў становішча ON.
- Запусціце рэжым самодіагностікі.
Для праверкі:
- Адлучыце раз'ём джгута датчыка.
- Прыслабіўшы крапежны ніт датчыка, зніміце датчык.

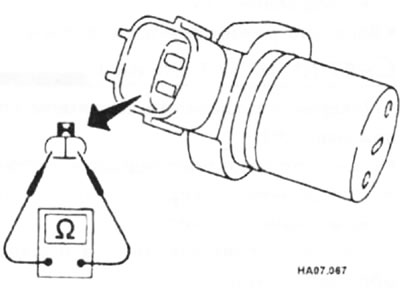

- Праверце супраціў (гл. малюнак).
Патрабаванае значэнне: 1600±160 Ом пры 20°C (HITAHI) або 2320(0)+230 Ом (MITSUBISHI).
