Каленчаты вал — усталёўка (Nissan Murano Z50)

• Незалежна ад таго, як вызначаўся памер укладышаў для вызначэння велічыні зазор, выкарыстоўвайце пластык для вымярэння зазор.

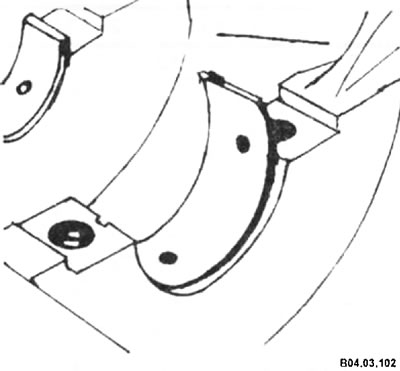

• Ачысціце заднія бакі новых уставак карэнных падшыпнікаў і пакладзеце палоўкі з адтулінай для алею на сёдлы карэнных падшыпнікаў у блоку цыліндраў.

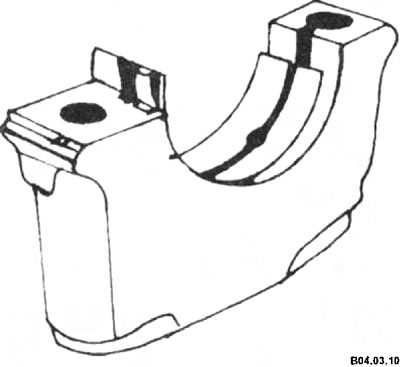

• Іншыя палоўкі з кожнага набору ўсталюеце ў адпаведныя вечкі падшыпнікаў. Пераканайцеся, што шпонка кожнага ўкладыша ўвайшла ў выраз у блоку цыліндраў або ў вечку.

Увага: Не ўбівайце ўкладышы малатком і не падрапайце асабовыя паверхні ўкладышаў. Пакуль ніякай змазкі не патрабуецца.

• Усталюйце ўпартыя падшыпнікі наступным чынам:

Є устанавіце верхнія ўпартыя падшыпнікі (з выступам на адным канцы) у блок цыліндраў абапал корпуса для шыйкі №3;


Є устанавіце ніжнія ўпартыя падшыпнікі (з выступам у цэнтры) у вечка карэннага падшыпніка №3.

Увага: Упартыя падшыпнікі павінны быць усталяваныя алейнымі канаўкамі да кривошипа каленчатага вала, а не да ўкладыша.

• Пратрыце пасадачныя паверхні ўкладышаў у блоку і карэнныя шыйкі каленчатага вала чыстай тканінай. Праверце ці прачысціце адтуліны для алею ў каленчатым вале.
• Асцярожна пакладзеце каленчаты вал на карэнныя падшыпнікі. Перад тым як канчаткова ўсталяваць каленчаты вал, неабходна праверыць алейны зазор карэнных падшыпнікаў, які вызначаецца простым вымярэннем пасадачных дыяметраў або з дапамогай спецыяльнага вымяральнага пластыка.

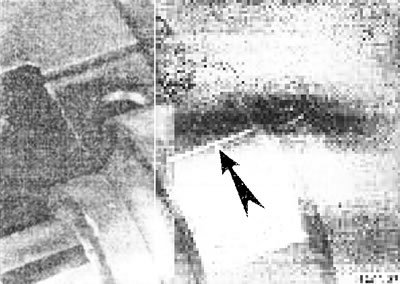

• Аддзяліце некалькі кавалачкаў прыдатнага па памеры пластыка для вымярэння зазору (яны павінны быць крыху карацей, чым шырыня карэнных падшыпнікаў) і пакладзяце па адным кавалачку на кожную карэнную шыйку вала раўналежна яе восі (стрэлка).

• Ачысціце паверхню падшыпнікаў у вечках і ўсталюеце вечкі на свае месцы. Не ссуньце пластык.

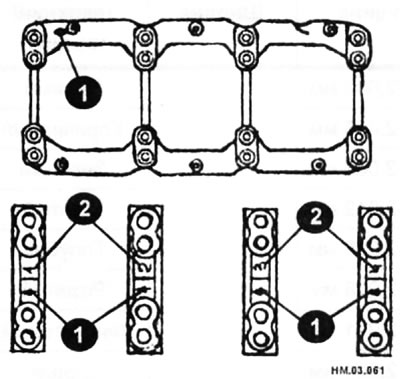

• Усталюеце вечкі і іх апору на свае месцы так, каб нумары на вечках адпавядалі нс-мерам шыек каленчатага вагг 1 пазнака "перад" і на вечках і на апоры была накіравана наперад (у бок прывада размеркавальных валаў).

• Вырабіце тонкі пласт алею на разьбярства і ніжні бок галовак нітаў, затым усталюеце іх.

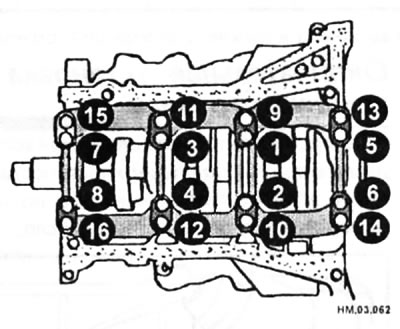

• Зацягніце ніты ўсіх вечкаў карэнных падшыпнікаў у тры этапу момантам 32,3-38,3 Н·м у парадку, паказаным на малюнку, а затым дацягніце яшчэ на 90-95°.

Увага: Падчас гэтай аперацыі не пракручвайце каленчаты вал.

• Адкруціце балты і асцярожна зніміце вечкі падшыпнікаў.
• Параўнайце шырыню раздушанага пластыка на кожнай шыйцы са шкалой, надрукаванай на пакеце з пластыкам, і вызначыце зазор. Стандартнае значэнне -0,04 0,005 мм. Лімітавае значэнне -0,065 мм.

Увага: На пакеце з пластыкам дадзены шкалы ў мм і ў цалях, не пераблытайце іх.

• Калі зазор не адпавядае норме, магчыма, укладышы былі ўзяты не таго памеру. Перш чым вырашаць пытанне аб замене ўкладышаў праверце, ці не патрапіла бруд і алей паміж укладышам і вечкам. Калі адзін канец пластыка для вымярэння зазор значна шырэй, чым іншы, то, магчыма, шыйка мае конусность.
• Старанна счысціце ўсе сляды пластыка для вымярэння зазораў з шыек і падшыпнікаў. Не падрапайце паверхні падшыпнікаў.
• Памерная група ўкладышаў карэнных падшыпнікаў падбіраецца паводле пазнак каленчатага вала і блока цыліндраў.

Ідэнтыфікацыйныя пазнакі блока цыліндраў

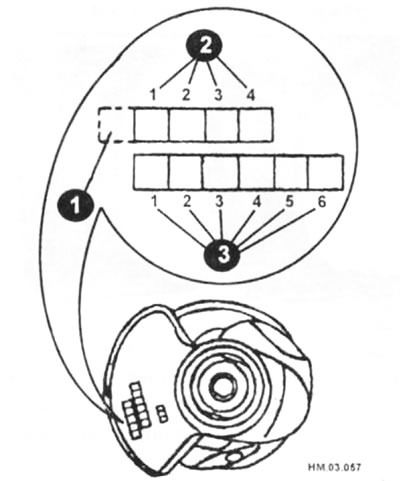

Ідэнтыфікацыйныя пазнакі каленчатага вала

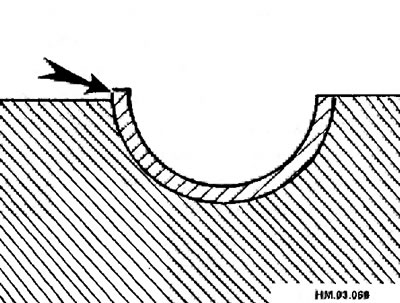

Увага: Пасля зняцця накрывак карэнных падшыпнікаў звернеце ўвагу на ўкладышы (велічыню іх выступу) (стрэлка). Калі ўкладышы не выступае, то ўкладышы неабходна замяніць.

Падбор памернай групы ўкладышаў карэнных падшыпнікаў

Пазнака каленчатага вала/ Пазнака блока цыліндраў	А	У	З	D	Е	F	G	Н	J	Да	L	М	N	Р	R	S	Т	U	V	W	X	Y	4	7
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25
А	0	0	0	01	01	01	1	1	1	12	12	12	2	2	2	23	23	23	3	3	3	34	34	34
У	0	0	01	01	01	1	1	1	12	12	12	2	2	2	23	23	23	3	3	3	34	34	34	4
З	0	01	01	01	1	1	1	12	12	12	2	2	2	23	23	23	3	3	3	34	34	34	4	4
D	01	01	01	1	1	1	12	12	12	2	2	2	23	23	23	3	3	3	34	34	34	4	4	4
Е	01	01	1	1	1	12	12	12	2	2	2	23	23	23	3	3	3	34	34	34	4	4	4	45
F	01	1	1	1	12	12	12	2	2	2	23	23	23	3	3	3	34	34	34	4	4	4	45	45
G	1	1	1	12	12	12	2	2	2	23	23	23	3	3	3	34	34	34	4	4	4	45	45	45
Н	1	1	12	12	12	2	2	2	23	23	23	3	3	3	34	34	34	4	4	4	45	45	45	5
J	1	12	12	12	2	2	2	23	23	23	3	3	3	34	34	34	4	4	4	45	45	45	5	5
Да	12	12	12	2	2	2	23	23	23	3	3	3	34	34	34	4	4	4	45	45	45	5	5	5
L	12	12	2	2	2	23	23	23	3	3.	3	34	34	34	4	4	4	45	45	45	5	5	5	56
М	12	2	2	2	23	23	23	3	3	3	34	34	34	4	4	4	45	45	45	5	5	5	56	56
N	2	2	2	23	23	23	3	3	3	34	34	34	4	4	4	45	45	45	5	5	5	56	56	56
Р	2	2	23	23	23	3	3	3	34	34	34	4	4	4	45	45	45	5	5	5	56	56	56	6
R	2	23	23	23	3	3	3	34	34	34	4	4	4	45	45	45	5	5	5	56	56	56	6	6
S	23	23	23	3	3	3	34	34	34	4	4	4	45	45	45	5	5	5	56	56	56	6	6	6
T	23	23	3	3	3	34	34	34	4	4	4	45	45	45	5	5	5	56	56	56	6	6	6	67
U	23	3	3	3	34	34	34	4	4	4	45	45	45	5	5	5	56	56	56	6	6	6	67	67
V	3	3	3	34	34	34	4	4	4	45	45	45	5'	5	5	56	56	56	6	6	6	67	67	67
W	3	3	34	34	34	4	4	4	45	45	45	5	5	5	56	56	56	6	6	6	67	67	67	7
X	3	34	34	34	4	4	4	45	45	45	5	5	5	56	56	56	6	6	6	67	67	67	7	7
Y	34	34	34	4	4	4	45	45	45	5	5	5	56	56	56	6	6	6	67	67	67	7	7	7
4	34	34	4	4	4	45	45	45	5	5	5	56	56	56	6	6	6	67	67	67	7	7	7	7
7	34	4	4	4	45	45	45	5	5	5	56	56	56	6	6	6	67	67	67	7	7	7	7	7

Памеры адтулін у блоку цыліндраў і шыек каленчатага вала пад карэнныя ўкладышы і іх маркіроўка

Пазнака	Дыяметр карэннай шыйкі каленчатага вала	Дыяметр адтуліны ў блоку цыліндраў пад карэнны ўкладыш
А	59.975 - 59.974	63.993 - 63.994
У	59.974 - 59.973	63.994 - 63.995
З	59.973 - 59.972	63.995 - 63.996
D	59.972 - 59.971	63.996 - 63.997
Е	59.971 - 59.970	63.997 - 63.998
F	59.970 -59.969	63.998 - 63.999
G	59.969 - 59.968	63.999 - 64,000
Н	59.968 - 59.967	64.000 - 64.001
J	59.967 - 59.966	64.001 - 64.002
Да	59.966 - 59.965	64.002 - 64.003
L	59.965 - 59.964	64.003 - 64.004
М	59.964 - 59.963	64.004 - 64.005
N	59.963 - 59.962	64.005 - 64.006
Р	59.962 - 59.961	64.006 - 64.007
R	59.961 - 59.960	64.007 - 64.008
S	59.960- 59.961	64.008 - 64.009
Т	59.959 - 59.958	64.009- 64.010
U	59.958 - 59.957	64.010- 64.011
V	59.957 - 59.956	64.011 -64.012
W	59.956 - 59.955	64.012 - 64.013
X	59.955 - 59.954	64.013- 64.014
Y	59.954 - 59.953	64.014-64.015
4	59.953-59.952	64.015-64.016
7	59.952 - 59.951	64.016- 64.017

Памерныя групы ўкладышаў карэнных падшыпнікаў

Нумар памернай групы		Таўшчыня	Шырыня	Ідэнт. колер (верхні/ ніжні)
0		2,000-2,003 мм	19,9-20,1 мм	Чорны
1		2,003-2,006 мм		Карычневы
2		2,006-2,009 мм		Зялёны
3		2,009-2,012 мм		Жоўты
4		2,012-2,015 мм		Блакітны
5		2,015-2,018 мм		Ружовы
6		2,018-2,021 мм		Фіялетавы
7		2,021-2,024 мм		Белы
01*	Верхні	2,003-2,006 мм		Карычневы/ чорны
	Ніжні	2,000-2,003 мм
12*	Верхні	2,006-2,009 мм		Зялёны/карычневы
	Ніжні	2,003-2,006 мм
23*	Верхні	2,009-2,012 мм		Жоўты/ зялёны
	Ніжні	2,006-2,009 мм
34*	Верхні	2,012-2,015 мм		Блакітны/ жоўты
	Ніжні	2,009-2,012 мм
45*	Верхні	2,015-2,018 мм		Ружовы/ блакітны
	Ніжні	2,012-2,015 мм
56*	Верхні	2,018-2,021 мм		Фіялетавы/ ружовы
	Ніжні	2,015-2,018 мм
67*	Верхні	2,021-2,024 мм		Белы/ фіялетавы
	Ніжні	2,018-2,021 мм

*памерныя групы верхняга і ніжняга ўкладышаў розныя.

• Калі патрабаванае значэнне алейнага зазору з дапамогай укладышаў карэнных падшыпнікаў стандартнага памеру атрымаць немагчыма, неабходна скарыстацца ўкладышамі рамонтнага памеру.
• Пры выкарыстанні ўкладышаў карэнных падшыпнікаў рамонтнага памеру вымерайце ўнутраны дыяметр укладышаў ва ўсталяваным стане і перашліфуйце карэнную шыйку каленчатага вала так, каб велічыня алейнага зазору адпавядала стандартным значэнням.

Памер, мм	Таўшчыня, мм
Рамонтны памер 0,25	2,132-2,140

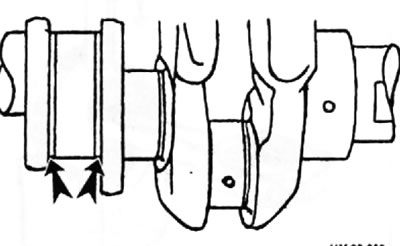

Увага: Пры перашліфоўцы карэнных шыек каленчатага вала пад укладышы рамонтнага памеру, неабходна вытрымаць кант (стрэлкі) на ўсіх шыйках каленчатага вала памерам 1,5 мм.

Канчатковая ўстаноўка каленчатага вала

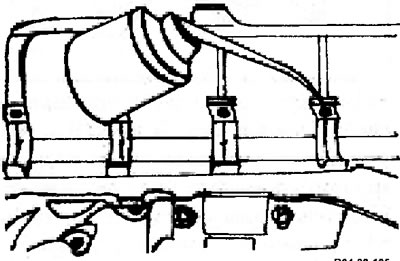

• Асцярожна выцягнеце каленчаты вал з рухавіка. Ачысціце паверхню падшыпнікаў у блоку, затым вырабіце на іх аднастайны пласт маторнага алею.

• Вышмаруйце паверхні каленчатага вала, якія кантактуюць з сальнікамі, чыстым маторным маслам.
• Пераканайцеся, што шыйкі каленчатага вала чыстыя, затым пакладзяце вал на месца ў блоку цыліндраў.
• Ачысціце паверхні падшыпнікаў у вечках і вырабіце на іх змазку.
• Усталюйце вечкі і іх апору на свае месцы так, каб нумары на вечках адпавядалі нумарам шыек каленчатага вала, а пазнака "перад" і на вечках і на апоры была накіравана наперад (у бок прывада размеркавальных валаў).

Увага: Перад канчатковай усталёўкай каленчатага вала, неабходна вымераць дыяметры нітаў вечкаў карэнных падшыпнікаў у двух месцах, на адлегласці 10 і 40 мм ад пачатку разьбярства на канцы ніта. Калі розніца дыяметраў будзе больш за 0.11 мм, то такі ніт трэба замяніць.

• Вырабіце тонкі пласт алею на разьбярства і ніжні бок галовак нітаў, затым усталюеце іх.

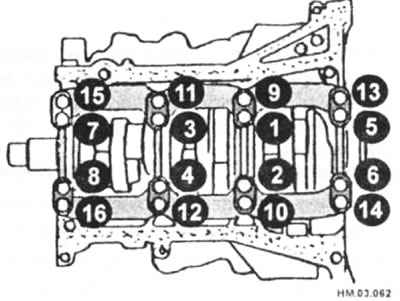

• Зацягніце ніты ўсіх вечкаў карэнных падшыпнікаў у тры этапу момантам 32,3-38,3 Н·м у парадку, паказаным на малюнку, а затым дацягніце яшчэ на 90-95°.

• Вымерайце люфт вала з дапамогай пласцінак-мацаў ці індыкатара (гл. вышэй).
• Некалькі разоў правярніце каленчаты вал уручную і праверце, ці не закліноўвае ён.
• Усталюйце задні сальнік з трымальнікам
• Усталюеце накіроўвалую ўтулку скошаным бокам да каленчатага вала пры дапамозе апраўкі.
