Поршні з шатунамі - зборка
Поршні і шатуны пастаўляюцца асобна і, калі блок цыліндраў расточваўся, трэба набыць поршні з кольцамі і пальцамі адпаведнага рамонтнага памеру.
Увага: Адтуліны для поршневага пальца ў поршнях зрушаныя і важна, каб пры злучэнні поршня з шатуном пазнака "перад" на галоўцы поршня і на шатуне размяшчаліся з аднаго боку.
- Палец неабходна загадзя падрыхтаваць да зборкі.

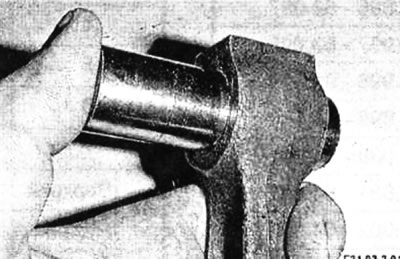

- Пры праверцы палец павінен шчыльна ўваходзіць у галоўку шатуна намаганнем вялікага пальца.

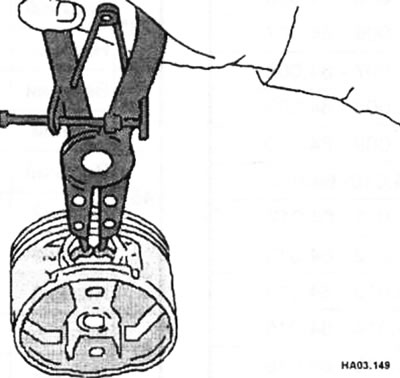

- Усталюеце з аднаго боку поршня стопорное кольца поршневага пальца.
- Перад непасрэднай зборкай поршня з шатуном надзеньце на трымальнік поршневай палец і накіроўвалую ўтулку, замацаваўшы яе нітам. Ніт нельга моцна зацягваць, каб пазбегнуць яго закліноўвання.
- Нагрэйце поршань у алейнай ванне ці прамысловым фенам да тэмпературы 60-70°C.
- Усталюеце поршань з шатуном на прызме прынады.
Увага: Установачныя пазнакі "перад" поршня і шатуна павінны размяшчацца з аднаго боку.

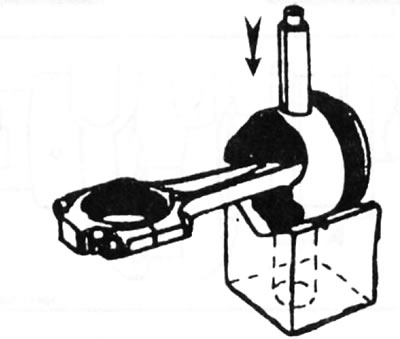

- Устаўце палец у патрэбнае становішча з дапамогай абранай вамі прылады. Пасля запрэсоўкі праверце правільнасць усталёўкі пальца, а таксама вышмаруйце палец праз адтуліны ў бабышках поршня.
- Усталюеце другое стопарнае кольца пальца.

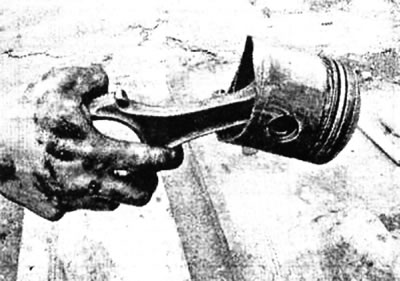

- Для праверкі правільнасці зборкі поршня з шатуном нахіліце шатун пад невялікім кутом, пры гэтым галоўка поршня павінна апусціцца пад уласнай вагай.
Тыповая праверка зборкі шатуна з поршнем

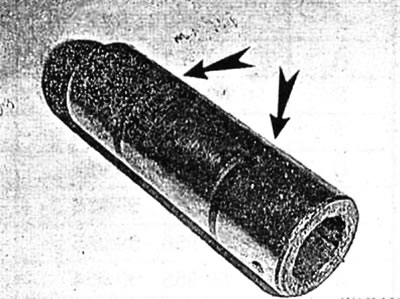

- Калі вы выкарыстоўваеце старыя пальцы, то іх неабходна праверыць на знос (стрэлкі).
- Зараз можна ўсталёўваць поршневыя кольцы.
