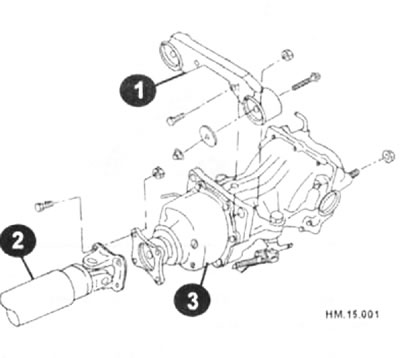

Установачныя элементы задняй галоўнай перадачы
1 — кранштэйны мацавання галоўнай перадачы; 2 - задні карданны вал; 3 - задняя галоўная перадача.
Зняцце задняй галоўнай перадачы ў зборы ўяўляе сабой рэдка выкананую працу, паколькі многія з яе дэталяў могуць здымацца без зняцця галоўнай перадачы. У асобных выпадках, пры наяўнасці вонкавых пашкоджанняў зняцце задняй галоўнай перадачы можа апынуцца неабходным.
Зняцце
- Падніміце і надзейна падапрэце аўтамабіль.
- Зніміце заднія колы.
- Зніміце задні карданны вал.
- Зніміце кранштэйны мацавання задняга стабілізатара папярочнай устойлівасці.
- Зніміце датчыкі хуткасці колаў.
- Зніміце заднія прывадныя валы.
- Адлучыце штэкер па-электрычнаму кіраванай муфты.
- Зніміце вентыляцыйны шланг па-электрычнаму кіраванай муфты і вентыляцыйны шланг задняй галоўнай перадачы.
- Зніміце ёмістасць для пароў паліва.

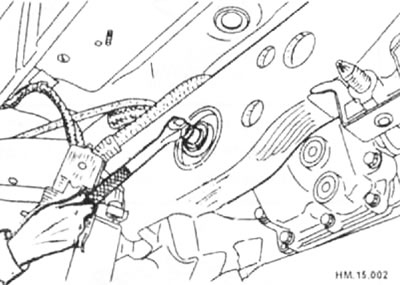

- Падстаўце пад галоўную перадачу дамкрат для трансмісіі і адкруціце гайкі мацавання на бэльцы задняй падвескі.
Увага: Не падстаўляйце дамкрат для трансмісіі пад задняе вечка з алюмініевым кажухом.

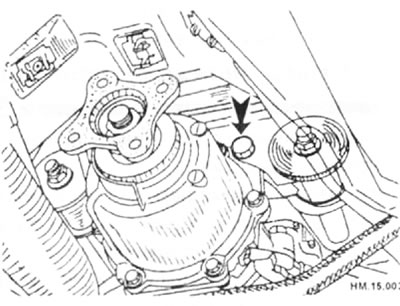

- Адкруціце ніт і гайку (стрэлка) кранштэйна мацавання задняй галоўнай перадачы, а затым зніміце заднюю галоўную перадачу з аўтамабіля.
- Выміце заднюю галоўную перадачу з-пад аўтамабіля, выводзячы яе ў правы бок (па ходзе руху аўтамабіля).
Увага: Задняя перадача дастаткова цяжкая (каля 90 кг), таму працу рэкамендуецца праводзіць удваіх з памагатым.
Ўстаноўка
- Устаноўка ажыццяўляецца ў парадку, зваротным зняцці, з улікам наступных рэкамендацый.
- Размесціце галоўную перадачу пад аўтамабілем на дамкраце.
- Надзейна падпіраючы заднюю галоўную перадачу дамкратам для трансмісіі, усталюеце яе на кранштэйны мацавання галоўнай перадачы і бэльку задняй падвескі і замацуеце новымі нітамі і гайкамі.

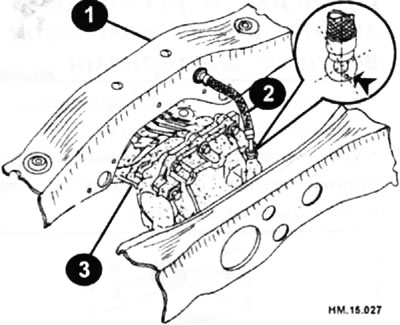

- Усталюеце пластмасавы злучальнік вентыляцыйнага шланга задняй галоўнай перадачы (2) у адтуліну бэлькі задняй падвескі (1).
- Металічны злучальнік на іншым канцы вентыляцыйнага шланга запрасуйце ў вечка задняга дыферэнцыяла галоўнай перадачы (3).
- Злучальнік павінен быць запрасаваны так, каб пазнака блакітнай фарбай (стрэлка) была накіравана ў бок задняй часткі аўтамабіля.

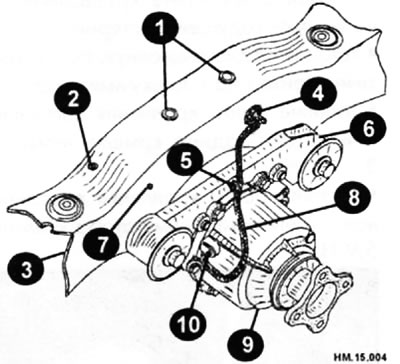

- Усталюйце вентыляцыйны шланг (8 электрычнаму кіраванай муфты наступным чынам.
♦ Устаўце заглушкі (1) і (2) у адтуліны, якія знаходзяцца ў верхняй частцы бэлькі задняй падвескі (3).
♦ Устаўце пластмасавы злучальнік (4) са шлангам, накіраваным направа, у адтуліну бэлькі задняй падвескі.
♦ Устаўце заціск шланга (5) у адтуліну кранштэйна мацавання (6) задняй галоўнай перадачы (9).
♦ Устаўце заглушку (7) у адтуліну ў пярэдняй частцы бэлькі задняй падвескі.
♦ Запрасуйце накіроўвалы наканечнік металічнага злучальніка шланга (10), які накіраваны наперад, у адтуліну, размешчаную з правага боку вечка муфты.
♦ Пры ўсталёўцы вентыляцыйных шлангаў па-электрычнаму кіраванай муфты і задняй галоўнай перадачы будзьце асцярожныя, не пашкодзіце і моцна не выгінайце вентыляцыйныя шлангі, інакш яны будуць пашкоджаныя або пераціснутыя. УВАГА: Пасля ўстаноўкі праверце ўзровень алею ў картэры галоўнай перадачы.
- Зацягніце гайкі мацавання галоўнай перадачы да бэлькі задняй падвескі момантам 68-87 Н·м, ніт мацавання кранштэйна да бэлькі задняй падвескі - момантам 75-94 Н·м, гайку мацавання кранштэйна - момантам 56-70 Н·м.
- Зацягніце новую гайку мацавання карданнага вала момантам 55,0-64,7 Н·м.
- У заключэнне, калі аўтамабіль будзе стаяць на зямлі, пакачайце яго заднюю частку, каб падвеска ўстала на месца.
