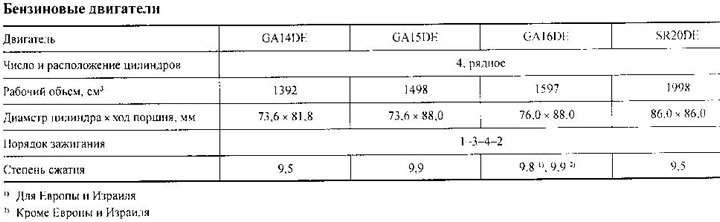

Технические характеристики

ПРИМЕЧАНИЕ: Этот раздел включены только те данные, которые не содержатся в основном тексте.

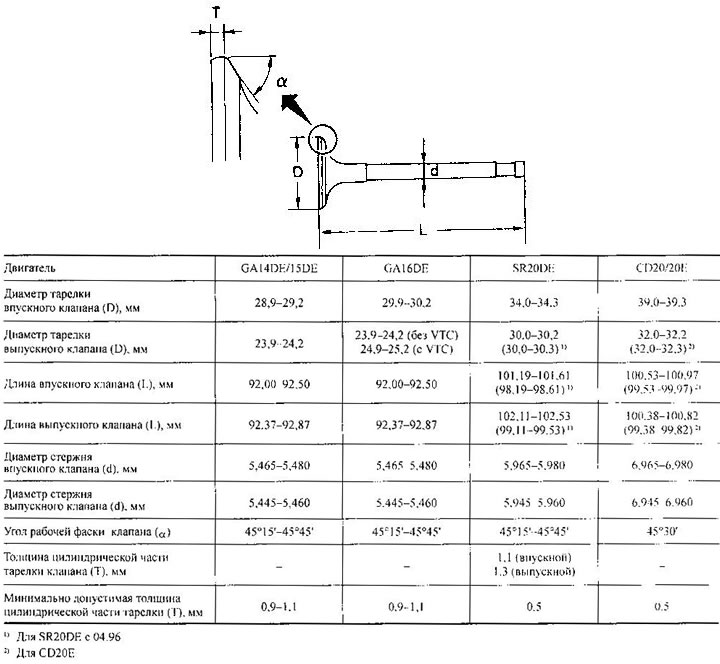

Основные размеры клапанов, мм

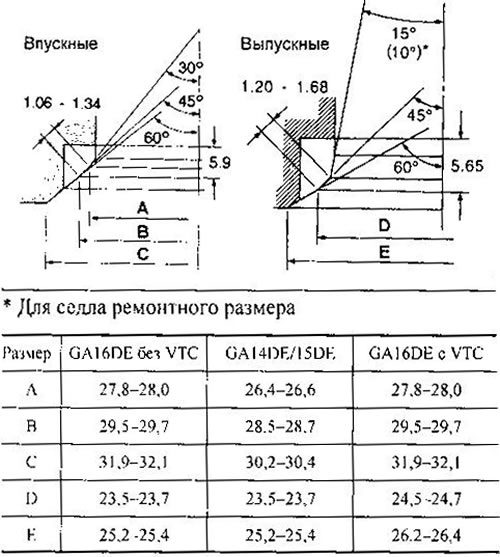

Размеры седел клапанов, мм

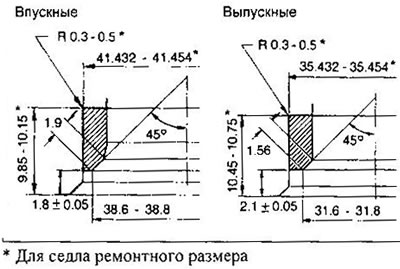

Двигатели GA

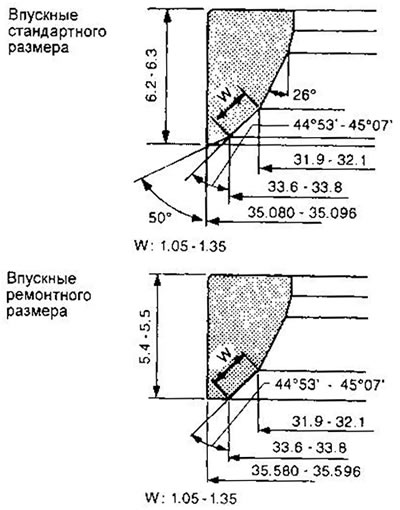

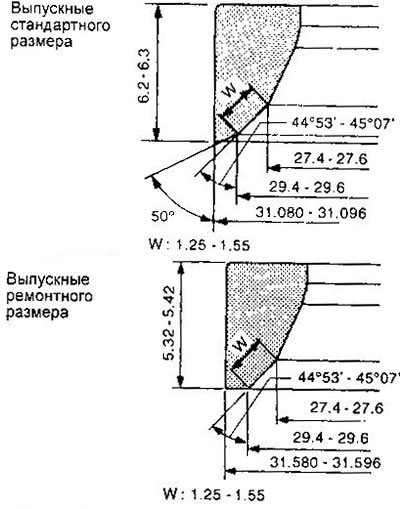

Двигатели SR


Двигатели CD

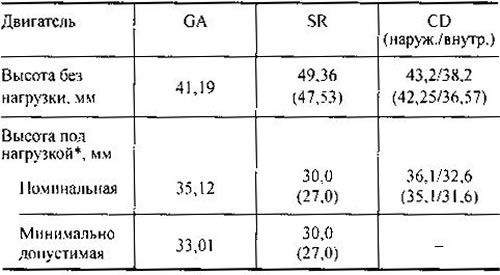

Пружины клапанов
В скобках указаны значения для двигателей SR20DE с 04.96 и CD20E.

* Нагрузка для двигателей GA, Н (кгс):
- Номинальная — 344,42(35,12)
- Минимальная — 323,73 (33,01)
Нагрузка для двигателя SR до 04.96, Н (кгс):
- Номинальная — 578,02-641,57 (58,94-65,42)
- Минимальная — 549,2 (56,0)
Нагрузка для двигателя SR с 04.96, Н (кгс):
- Номинальная — 519-571 (52,9-58,2)
- Минимальная — 493 (50,3)
Нагрузка для двигателя CD20, Н (кгс):
- Наружные пружины — 164,8 (16,8)
- Внутренние пружины — 78,5 (8,0)
Нагрузка для двигателя CD20E, Н (кгс):
- Наружные пружины — 164,76 (16,80)
- Внутренние пружины — 71,98 (7,34)

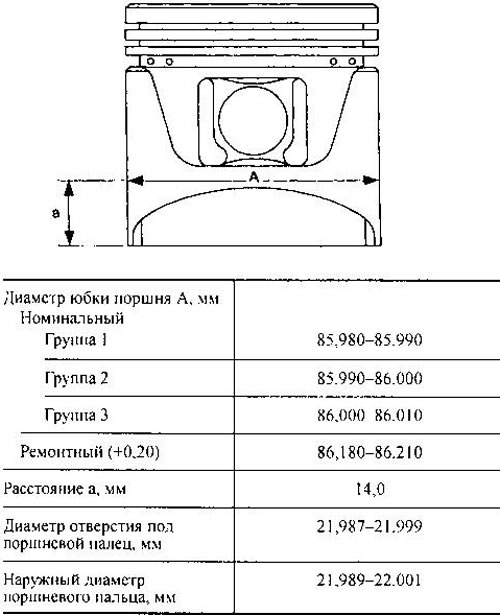

Поршни и поршневые пальцы

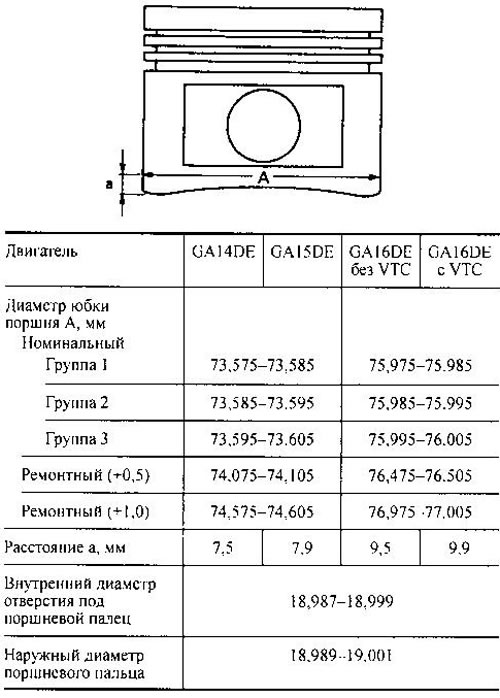

Двигатели GA

Двигатели SR

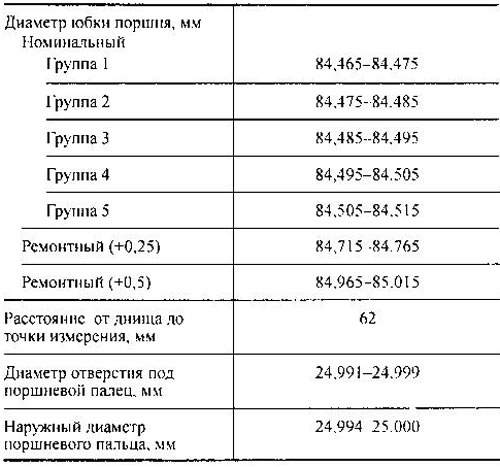

Двигатели CD

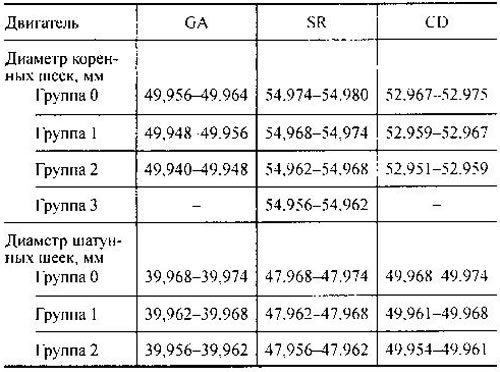

Коленчатый вал

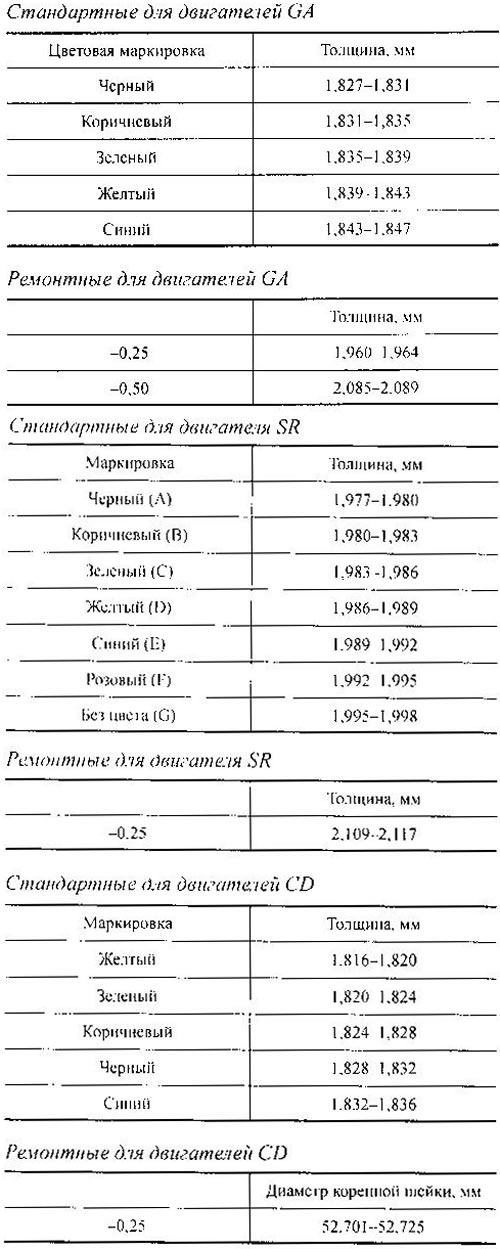

Вкладыши коренных подшипников

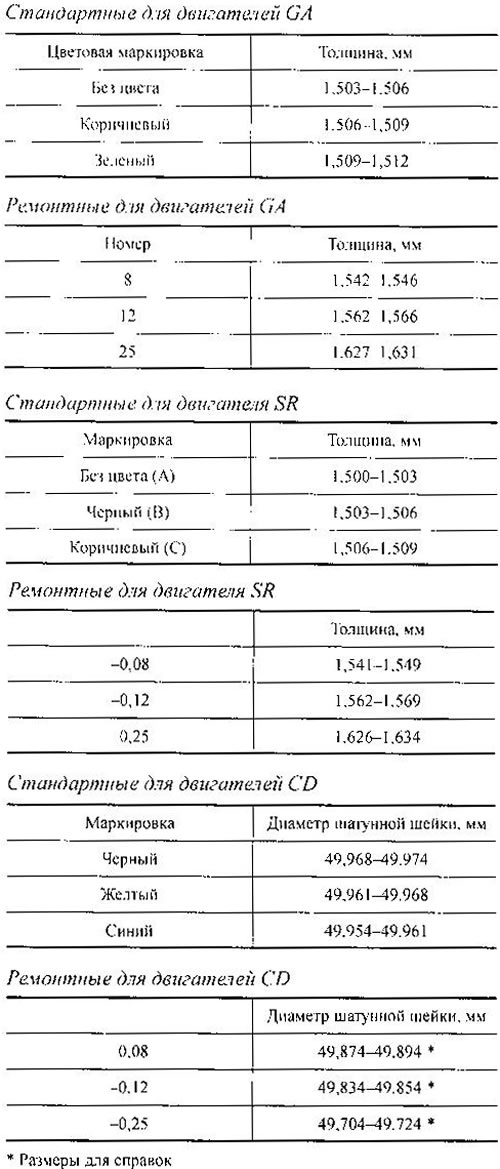

Вкладыши шатунных подшипников
