Снятие

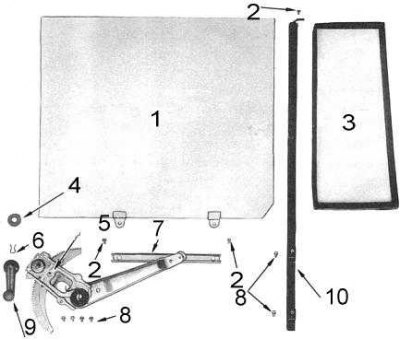

Компоненты дверного стекла и механизма его привода
1 - оконное стекло; 2 - винт; 3 - неподвижное стекло задней двери; 4 - отделочная накладка; 5 - регулятор; 6 - фиксатор; 7 - ползун; 8 - болты; 9 - ручка стеклоподъемника; 10 - задний направляющий желоб
1. Снимите внутренние ручки, панель отделки двери и полимерную уплотнительную пленку двери.
2. Действуя через отверстие в панели двери, отдайте винты крепления оконного стекла к ползуну стеклоподъемника. Осторожно опустите стекло до упора в дно рамы двери.
3. Отыщите фиксаторы крепления внутренней резиновой уплотнительной ленты к верхней части рейки ремня внутренней панели двери. Ухватитесь за уплотнительную ленту вблизи фиксаторов и толкайте ее наружу, поочередно отпуская фиксаторы. Продолжайте работу до полного высвобождения ленты из рейки дверного ремня. Отведите ленту в сторону.
4. Отыщите фиксаторы крепления наружной уплотнительной ленты к верхней части наружной панели двери по нижнему краю оконного проема. Поднимайте ленту в районе расположения фиксаторов, поочередно извлекая последние до полного высвобождения ленты из двери.
5. Оттяните назад участок резинового уплотнителя с наружного края оконной рамы непосредственно над задним направляющим желобом. Отдайте винт крепления желоба к фрамуге.
6. Отдайте болты крепления заднего направляющего желоба к внутренней раме двери.
7. Поверните задний направляющий желоб на 90° и извлеките его из двери через верх.
8. При помощи ассистента продвиньте вперед по фрамуге неподвижное стекло. Следите за равномерностью распределения нажима по верхнему и нижнему краям стекла. Извлеките неподвижное стекло вместе с уплотнителем из фрамуги.
9. Извлеките из двери подъемное стекло. Положите его на мягкую поверхность.
Установка
Установка производится в обратном порядке.
1. Проверьте состояние уплотнителя неподвижного стекла. В случае необходимости произведите замену.
2. Отрегулируйте положение заднего направляющего желоба, добиваясь плавности опускания-поднимания оконного стекла.
3. Свободно закрепив винтами нижний край оконного стекла на ползуне стеклоподъемника, поднимите стекло, плотно прижав его к верхнему заднему углу проема и к заднему направляющему желобу. Зафиксировав стекло в этом положении, окончательно затяните винты.
4. Прежде чем устанавливать на место полимерную уплотнительную пленку и панель отделки двери, проверьте исправность функционирования механизмов замка и стеклоподъемника.
