Снятие

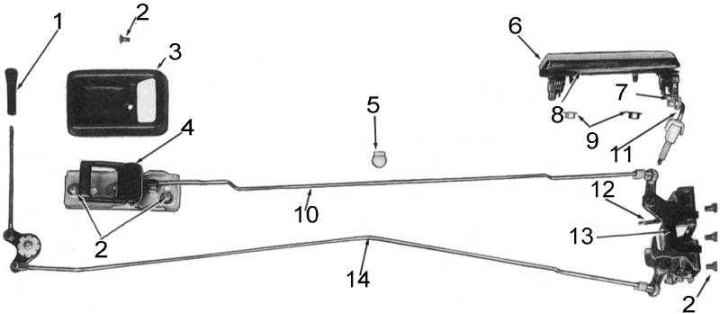

Компоненты привода дверного замка
1 - кнопка выключения замка; 2 - винт; 3 - облицовка внутренней ручки; 4 - внутренняя ручка дистанционного привода замка; 5 - направляющая; 6 - наружная ручка двери; 7 - фиксатор; 8 - уплотнитель; 9 - гайки; 10 - шток привода; 11 - исполнительный шток; 12 - рычаг замка; 13 - замок; 14 - приводной замок кнопки выключения замка
1. Снимите внутренние ручки двери, панель отделки и полимерную уплотнительную пленку.
2. Отдайте винты крепления внутренней ручки дистанционного привода замка двери к внутренней панели двери.
3. Отсоедините шток дистанционного привода от замка. Снимите шток с ручкой с двери.
4. Отсоедините от замка шток кнопки выключения.
5. На моделях с центральным замком отсоедините от защелки исполнительный шток приводного мотора.
6. Отдайте винты крепления механизма замка к двери. Извлеките механизм замка из двери через отверстие доступа.
Установка
Установка производится в обратном порядке.
1. Перед установкой смажьте механизм замка универсальной смазкой.
2. Вращая гайку на исполнительном штоке наружной ручки двери, отрегулируйте зазор между гайкой и рычагом замка - при отпущенной ручке зазор должен составлять 0.5÷1.5 мм.
3. Прежде чем устанавливать на место полимерную уплотнительную пленку и панель отделки двери, проверьте исправность функционирования механизмов замка и стеклоподъемника.
