Педаль тормоза — проверка

0

Проверка высоты педали тормоза

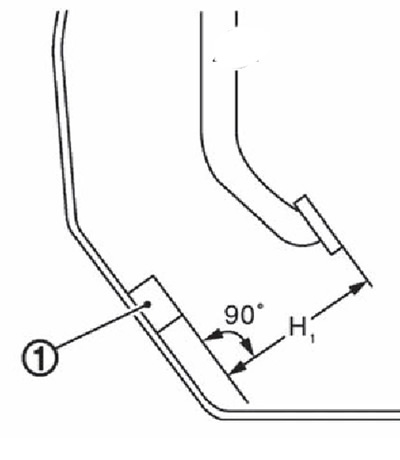

Проверить высоту (Н1) между упором (1) и верхней поверхностью педали тормоза.



Примечание. Номинальная высота педали тормоза (Н): 183.7-193.7 мм.

Внимание. Перед проверкой необходимо снять напольное покрытие.

Проверка положения выключателя стоп-сигналов или датчика положения педали тормоза

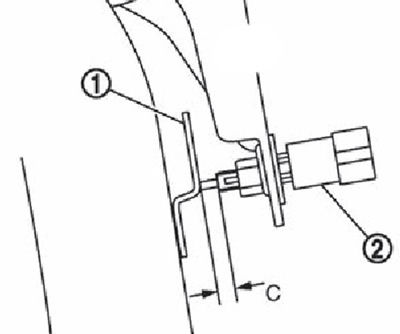

Проверить зазор (С) между кронштейном (1) и резьбовой частью выключателя стоп-сигнала или датчика положения педали тормоза (2).



Примечание. Номинальный зазор (С): 0,74-1,96 мм.

Внимание. При опущенной педали тормоза стоп-сигналы должны быть выключены.

Примечание. Потянуть педаль тормоза для того, чтобы создать зазор между упором и резьбовой частью выключателя стоп-сигналов или датчика положения педали тормоза.

Проверка люфтов педали тормоза

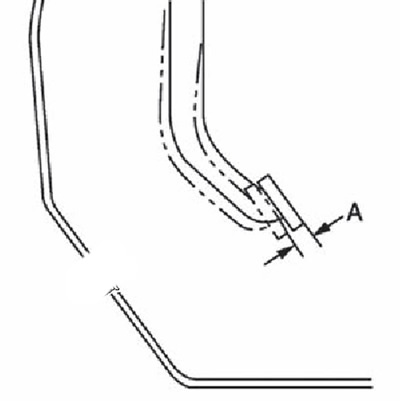

Нажав на педаль тормоза измерить величину люфта (А) — хода педали до начала сопротивления.



Примечание. Люфт педали тормоза (А): 3.0-11.0 мм.

Проверка высоты педали тормоза при полном нажатии

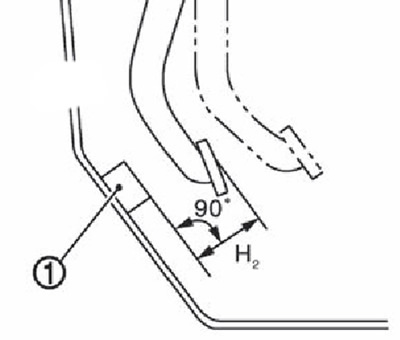

Снять напольное покрытие и измерить расстояние между упором (1) и верхней поверхностью педали тормоза (Н2), нажав на педаль с усилием 490 Н (50 кгс) при включенном двигателе.



Примечание. Номинальная высота педали тормоза при полном нажатии (H2): 120.5 мм.
