Снятие
Внимание:
- Прежде чем приступить к обслуживанию системы SRS, поверните ключ зажигания в положение «OFF», отсоедините оба кабеля от аккумулятора и выждите не менее 3 минут.
- Проводите работы, находясь сбоку от модуля боковой подушки безопасности шторочного типа.
- При обслуживании не пользуйтесь пневмо- или электроинструментом.
1. Снимите потолок. См. главу Кузов.
2. Отсоедините разъем от модуля боковой подушки безопасности шторочного типа.

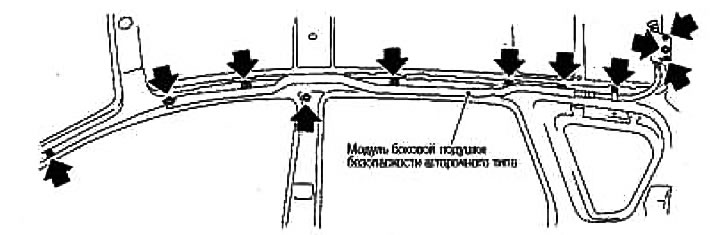

3. Открутите крепежные болты модуля боковой подушки безопасности шторочного типа.
4. Снимите модуль.
Внимание:
- Кладите модуль боковой подушки безопасности шторочного типа этикеткой вверх.
- Не пытайтесь разбирать модуль боковой подушки безопасности шторочного типа.
- Не вставляйте посторонние предметы (отвертки и т.п.) в модуль боковой подушки безопасности шторочного типа.
- Если модуль боковой подушки безопасности шторочного типа уронили или ударили, замените его.
- Не подвергайте модуль боковой подушки безопасности шторочного типа воздействию температур выше 90°С.
- Не допускайте попадания масла, смазки или воды на модуль боковой подушки безопасности шторочного типа.
Установка
Установка выполняется в порядке, обратном снятию.
Внимание:
- Проводите работы, находясь сбоку от модуля боковой подушки безопасности шторочного типа.
- При обслуживании не пользуйтесь пневмо- или электроинструментом.
- После замены модуля боковой подушки безопасности шторочного типа проведите самодиагностику и убедитесь, что неисправностей не обнаружено.
