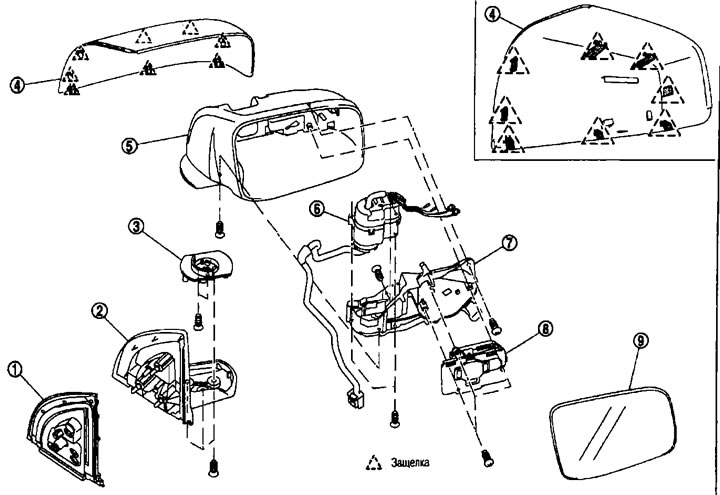

Стекло зеркала. 1. Набивка; 2. Основание; 3. Болт TORX; 4. Пластина основания; 5. Крышка дверного зеркала; 6. Корпус; 7. Кронштейн; 8. Привод; 9. Блок питания; 10. Стекло зеркала.
Разборка и сборка
Внимание. Не повредите корпус дверных зеркал.
Разборка
1. Уложите корпус зеркала стеклом вверх.

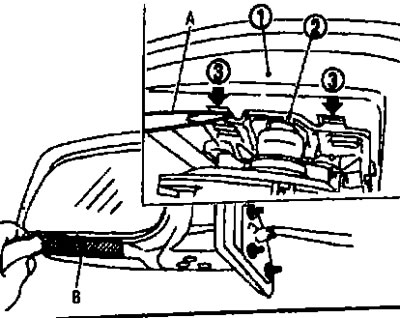

2. Наклейте полоску защитной ленты (В) на корпус зеркала.
3. Вставьте небольшую отвертку с плоским жалом (А) в зазор между стеклом зеркала (1) и приводом (2) как показано на рисунке, отожмите две защелки (3) и отделите нижнюю половину стекла зеркала.
Примечание. Отжимая защелки старайтесь захватить не 1, а сразу 2 защелки. Для облегчения работы вставьте отвертку в зазор и надавите одновременно вращая ее.
4. Отсоедините две клеммы от нагревательного элемента зеркала.
5. Слегка приподнимите стекло зеркала за низ, выведите из зацепления две верхние защелки и отделите стекло зеркала от привода.
Примечание. Не допускайте попадания смазки на герметик в центре зеркала или с обратной стороны стекла зеркала.
Сборка
Сборка выполняется в порядке обратном разборке.
