Гидравлический контур

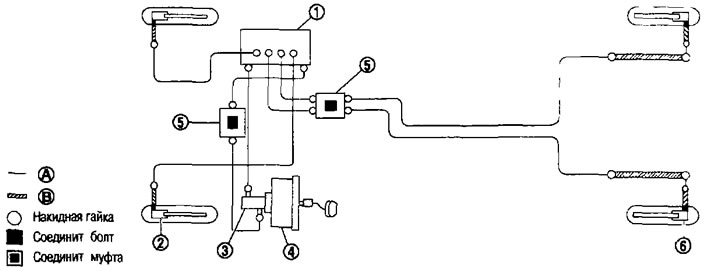

Двигатели MR20DE и QR25DE. 1. Исполнительный механизм и блок управления ABS; 2. Дисковый тормоз переднего колеса; 3. Главный цилиндр в сборе; 4. Вакуумный усилитель тормоза; 5. Соединительная муфта; 6. Дисковый тормоз заднего колеса; А. Тормозная трубка; В. Тормозной шланг
Снятие и установка
Снятие
Внимание. Не пропивайте тормозную жидкость на окрашенные участки; она может вызвать повреждение лакокрасочного покрытия. Если же тормозная жидкость пролилась на окрашенные участки, немедленно вытрите ее и смойте водой.
1. Снимите колеса.
2. Слейте тормозную жидкость. См. выше.
3. При помощи накидного гаечного ключа ослабьте накидную гайку и отсоедините тормозную трубку от шланга.
Внимание:
- Не наносите царапины на накидные гайки и тормозные трубки.
- Не сгибайте, не скручивайте тормозные шланги и трубки и не тяните за них.
- Во избежание попадания пыли и других посторонних частиц в тормозную жидкость, закупоривайте открытые концы тормозных трубок и шлангов при их отсоединении.
4. Открутите соединительный болт и отсоедините тормозной шланг от суппорта в сборе.
5. Снимите стопорную пластинку и снимите тормозной шланг с автомобиля.
Установка
Внимание. He пролейте тормозную жидкость на окрашенные участки, она может вызвать повреждение лакокрасочного покрытия. Если же тормозная жидкость пролилась на окрашенные участки, немедленно вытрите ее и смойте водой.
1. Поставьте соединительный болт и медные шайбы на тормозной шланг.
Внимание. Не используйте медные шайбы повторно.

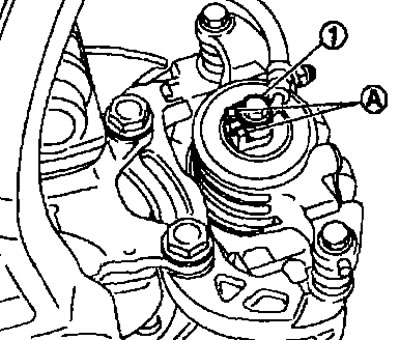

2. Подсоедините тормозной шланг совместив его с выступами (А) на суппорте в сборе, и затяните соединительный болт (1) с требуемым моментом.
3. Подсоедините тормозную трубку к тормозному шлангу, затяните накидную гайку от руки насколько это возможно и закрепите тормозной шланг на кронштейне стопорной пластинкой.
Внимание. Не допускайте резких изгибов и скручивания тормозных шлангов и трубок.
4. При помощи накидного динамометрического гаечного ключа затяните накидную гайку с требуемым моментом.
Внимание. Не наносите царапины на накидные гайки и тормозные трубки.
5. Залейте свежую тормозную жидкость и удалите воздух. См. выше.
Внимание. Не используйте слитую тормозную жидкость повторно.
6. Установите колеса.
Проверка после установки
1. Проверьте: нет ли царапин на тормозных трубках и шлангах, не перекручены и не деформированы ли они; не задевают ли они за другие компоненты при вращении рулевого колеса; не ослабла ли затяжка соединений на стыках.
2. Проверьте, нет ли утечек жидкости из компонентов, нажимая на педаль тормоза приблизительно в течение 5 секунд с усилием 785 Н (80 кг) на холостом ходу.
Внимание. При обнаружении утечки тормозной жидкости подтяните компоненты на стыках с требуемым моментом или замените неисправный (поврежденный, изношенный или деформированный) компонент.
